拍击筛

视频展示 工作原理 技术参数 内部构造

拍击筛适用于普通磨料粒度组成检查和超硬材料生产分级及粒度组成检查,可广泛应用于地质、粉末冶金、磨料、粉体、化工、建材、医药、国防等部门实验室筛分检测,尤其适用于金刚石微粉、超硬材料行业生产分级工序高强度、大频率地反复使用。

拍击筛视频

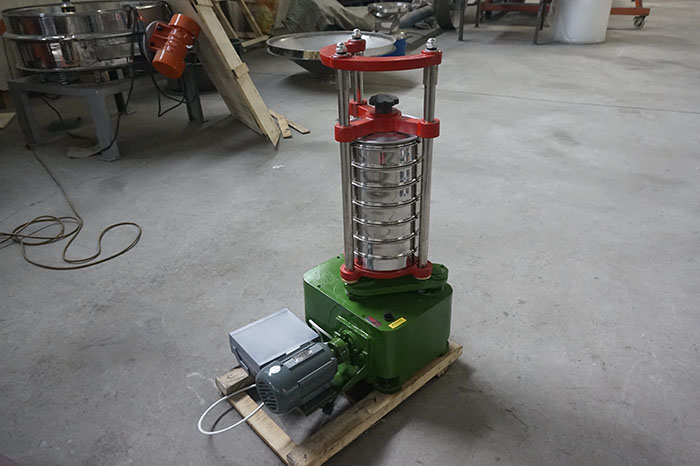

  • 试机视频

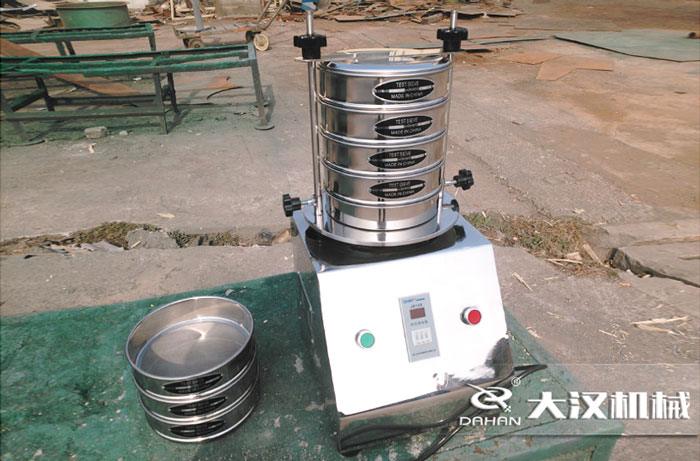

  • 拍击筛检测土壤

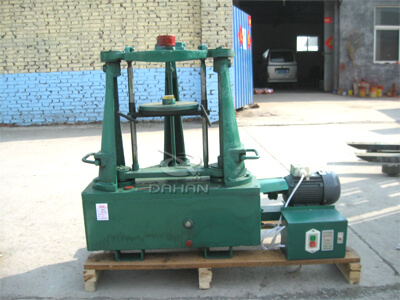

  • 筛分磨料

  • 拍击筛使用步骤

拍击筛工作原理

电机通过同步带,带动齿轮变速后使主轴转动,主轴带动偏心轮使滑板带动试验筛左右摇动,同时带动顶杆齿轮转动,顶击拍锤,拍击试验筛,使试验筛、分样筛中的物料筛分。

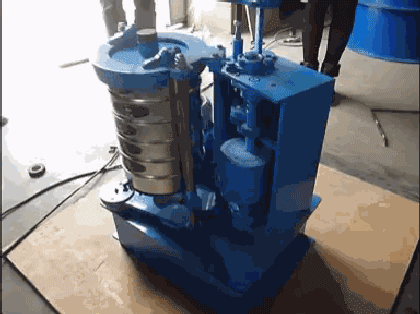

拍击筛原理图

拍击筛参数

序号 项目 数值 单位
1 摇动次数 290(+-)6 次/分
2 拍击次数 156(+-)3 次/分
3 往复行程 25 MM
4 拍击高度 38(+-)6 MM
5 套筛外径 200、150、100、75 MM
6 可容筛层 1-7
7 使用电压 380、220 V
8 输出功率 370 W
9 外形尺寸 520*400*700 MM
10 净重 125 KG

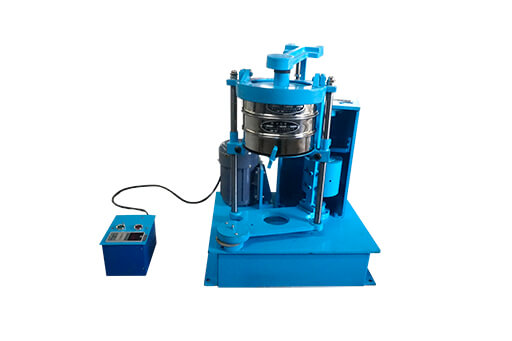

拍击筛内部结构

装筛格部分:作一次定位,把试验筛在托盘上放好,调整到便于装卸的位置,将丝杆下面的罗母拧紧。将中200试验筛托盘两侧的顶丝拧紧。

润滑部分:有人工润滑和自动工润滑两种。机体上部有4个注油孔,为人工定时注油。润滑各摩擦件。自动润滑,向机座内注入一定高度的润滑机油,当转动轴转动时,给油环把润滑油送到各个需要润滑的位置。

在使用前注意给油箱加油,由于各个拍击筛生产厂家的工艺不同,加油数量应该根据油窗位置情况而定。

自动停车装置:由拨动开头、按钮、中间继电器、时间继电器组成。定时多少调时间继电器上的±±键即可。

接电源试机:电控盒上的线接入电源,开车前将拍块下面的顶杆提起,看电动机的回转方向与红头的指向是否相同,相同时方可放下顶杆。本机安装在有地脚螺栓的水平基础上,按电工规程安装电路与接地。接通电源开机前将拍块下面的顶杆提起。电机的转向与电机上的红箭头方向相同时方可将顶杆放下来。机器换位置,换电源时都要这样做。

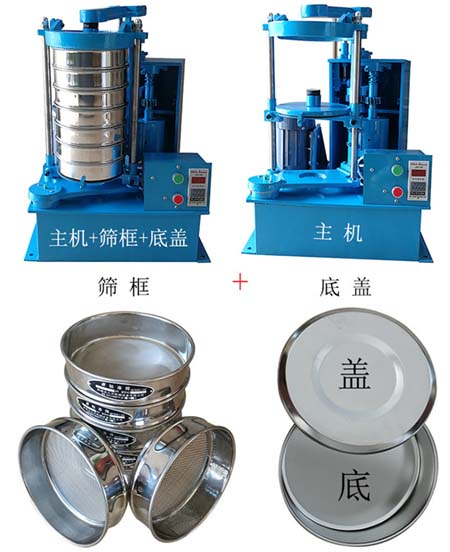

拍击式振筛机的组成

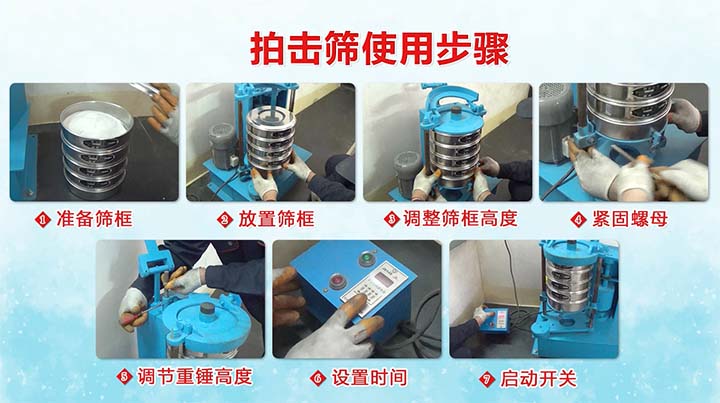

拍击筛使用方法

1、电机的转动方向必须是箭头所指的方向(三相电机)(因为凸轮是用来撞顶杆的,方向会被卡住,不能转动)。

检查电机转动方向方法:开机前将拉杆抬起,然后开机。此时,检查电机旋转方向。如果错了,可以将三相中的两相的线调换一下,再试一次。正常使用前请确保方向正确。

2、设备必须在操作前固定好。固定采用地脚螺钉固定,可用膨胀螺钉将设备固定在水泥地面上。

3、安装试验筛:松开托盘紧固螺钉,将托盘向下移动,装入装满物料的试验筛(分离筛、标准筛),然后将托盘提升至合适位置,拧紧紧固螺钉,盖上翻盖,放下锤铁后,设定好开始时间。配100、75夹,可使用相应尺寸的筛网套,特殊尺寸可定做。

4、设备设有定时装置,用户可自行调整使用时间,开机自动停止。调整时间的前两位为分钟,后两位为秒。用户可以根据自己的需要调整运行时间。

5、设备的拍打高度可在出厂前进行调整。如有必要,用户也可以松开紧固螺母,调整顶杆头螺纹上升或下降到合适的位置,然后拧紧螺母。

6、上下滑道、加油嘴等应定期加油。

拍击式振筛机操作规程
