BZJ-200拍击筛

BZJ-200拍击筛

优势:也叫拍击式标准振筛机或拍击式振筛机,包括单座、双座两种机型,同时具备拍击、往复振动两种运动形式,物料筛分彻底,不易堵塞,适合超精细筛分,可用于普通磨料粒度检查分级,超硬材料生产分级。

拍击次数:156±3次/分

 摇动次数:290±6次/分

套筛外径:200mm

筛子层数:1-7层

7*24小时免费咨询热线
0373-268 2333

在线咨询

yle="color:#e23211">拍击筛试机展示

拍击式标准振筛机(拍击筛)产品概述

BZJ-200拍击筛是安装直径为200mm的标准检验筛筛框的拍击筛,也有部分客户需要直径为300mm或75mm等直径大小的筛框,该机具有拍击和往复双重运动,能定时控制筛分时间,充分利用偏心原理使机器的平台面发生有规律的震动和拍击,代替了手工式筛分物料的优势,具有时间精准、力度合理、频率均匀等优点,是化验室、实验室、军工部门分析检验的常用设备。广泛应用于实验室取样检验测试。

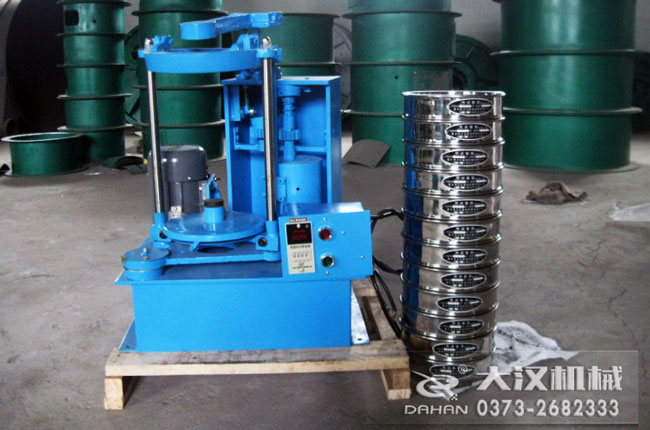

拍击筛

拍击筛图片

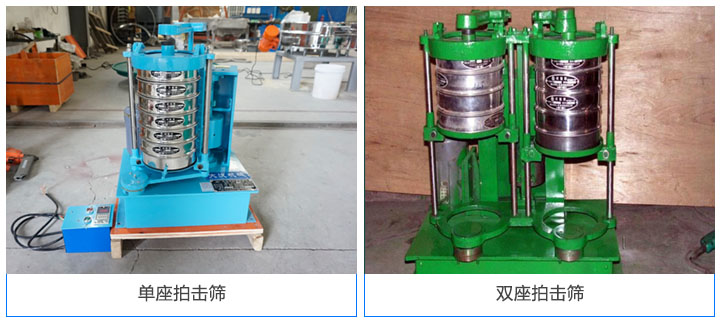

产品分类

包括单座、双座两种机型。

单座拍击筛:安装了1组筛框,只能筛选1种物料,同时将其分成1-7种不同的粒子段。

双座拍击筛:安装了2组筛框,可同时筛选2种不同的物料,并将其分成1-7种不同的粒子段。

拍击筛分类

拍击式标准振筛机(拍击筛)产品结构

BZJ-200拍击筛结构

序号 项目 数值 单位
1 摇动次数 290(+-)6 次/分
2 拍击次数 156(+-)3 次/分
3 往复行程 25 MM
4 拍击高度 38(+-)6 MM
5 套筛外径 200、150、100、75 MM
6 可容筛层 1-7
7 使用电压 380、220 V
8 输出功率 370 W
9 外形尺寸 520*400*700 MM
10 净重 125 KG

拍击筛工作原理

拍击筛工作原理是电机通过同步带,带动齿轮变速后使主轴转动,主轴带动偏心轮使滑板带动试验筛左右摇动,同时带动顶杆齿轮转动,顶击拍锤,拍击试验筛,使试验筛、分样筛中的物料筛分。

拍击筛工作原理

拍击筛特点

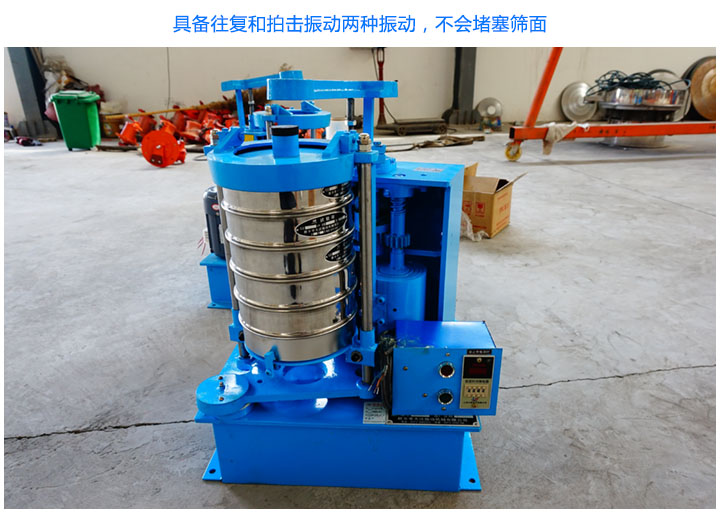

1、筛分效率高:这种筛分方式使筛分时同时具备往复和拍击振动两种振动,不会堵塞筛面,下料快,筛分精度高。

2、传动精准、一致性好:由于采用齿轮带动同步带传动,转速比精准,不会产生一般三角带的掉速现象(三角带有3%的掉速率)使每一次相同时间下的筛分运动一致,同时设备安装数字定时器,设定好时间后到时自动停机。

3、使用寿命长:由于两齿轮没有直接接触,不会磨损,同步带与尺寸的接触适应性好,寿命长,维修时只需更换同步带即可,同时偏心轮组采用整体方式,再次安装准确方便,转动部分采用轴承(标准件),不易磨损,成本低,易更换。

4、洁净:由于采用这种传动方式不需加油,降低了维护成本和保护环境,对生产环节要求洁净十分有利。

产品特点

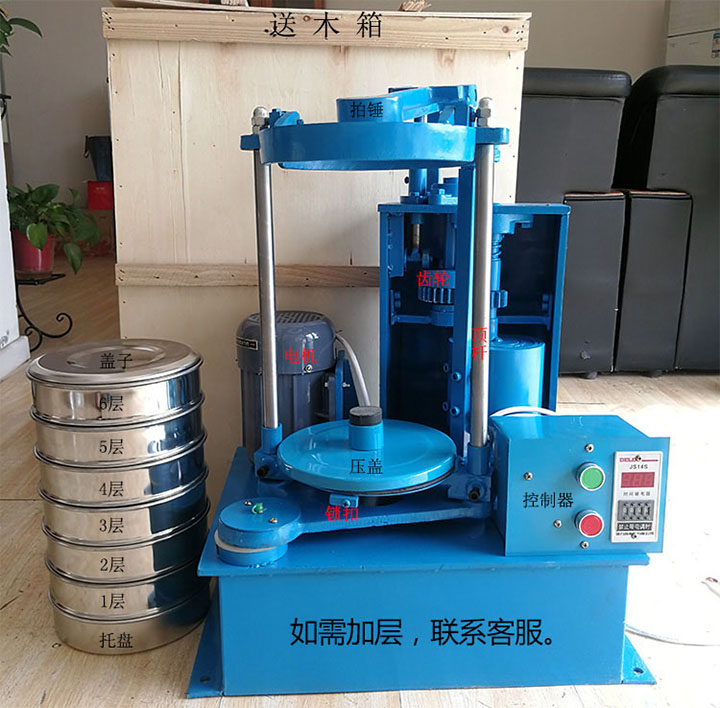

拍击筛结构

拍击筛结构图

装筛格部分:作一次定位。把试验筛在托盘上好放,调整到便于装卸的位置,将丝杆下面的罗母拧紧。将Φ200试验筛托盘两侧的顶丝拧紧。

润滑部分:有人工润滑和自动工润滑两种。 机体上部有4个注油孔,为人工定时注油。润滑各摩擦件。 自动润滑,向机座内注入一定高度的润滑机油,当转动轴转动时,给油环把润滑油送到各个需要润滑的位置。在使用前注意给油箱加油,由于各个厂家生产的工艺不同,加油数量应该根据油窗位置情况而定。

自动停车装置:由拨动开头、按钮、中间继电器、时间继电器组成。定时多少调时间继电器上的±±键即可。

接电源试机:电控盒上的线接入电源,开车前将拍块下面的顶杆提起,看电动机的回转方向与红头的指向是否相同,相同时方可放下顶杆。本机安装在有地脚螺栓的水平基础上,按电工规程安装电路与接地。接通电源开机前将拍块下面的顶杆提起。电机的转向与电机上的红箭头方向相同时方可将顶杆放下来。 机器换位置,换电源时都要这样做。

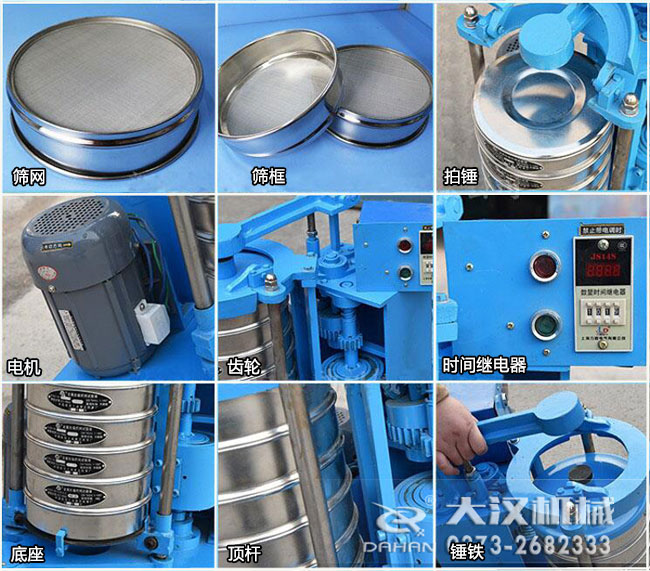

拍击式标准振筛机(拍击筛)细节

BZJ-200拍击筛细节

应用行业

拍击式标准振筛机(拍击筛)可筛分多种特性的产品。适用于普通磨料粒度组成检查和超硬材料生产分级及粒度组成检查,亦广泛用于地质、冶金、粉体、化工、建工水泥、医药、国防等部门科研生产实验室,对物料进行筛分检测。

BZJ-200拍击筛适用范围

该拍击筛是在原拍击式标准振筛机的基础上进行了合理的革新,改善了原机座的构造。结构更加紧凑,机身重量减轻,产品更加耐用、轻捷、方便,维护更加简单,配件易修易购,可广泛应用于地质、粉末冶金、磨料、粉体、化工、建材、医药、国防等部门实验室筛分检测,尤其适用于金刚石微粉、超硬材料行业生产分级工序高强度、大频率地反复使用.

拍击式标准振筛机发货

BZJ-200型拍击筛发货
