齿轮式拍击筛

齿轮式拍击筛

优势:齿轮式拍击筛是实验室常用检测仪器之一,采用齿轮带动“同步带”传动方式,传动准确,转速比准确,不易产生掉速和滑带现象,设定好时间即可主动停机。并且工作过程中同时具备拍击、往复两种振动形式,物料不易堵塞,用于实验室对物料进行筛分检测。

拍击次数:156R03;±3次/分

旋转次数:290±6次/分

筛子直径:75mm、200mm、300mm

层数:1-7层

应用范围:普通磨料粒度组成检查和超硬材料分级和筛分检查,尤其适用于金刚石微粉、超硬材料行业生产分级工序高强度、大频率地反复使用。

7*24小时免费咨询热线
0373-268 2333

在线咨询

BZJ-200型齿轮式拍击筛(拍击筛)产品概述:

BZJ-200型齿轮式拍击筛是实验室常用的简称设备,同时具备往复、拍击振动两种运动形式,所以不会出现物料堵塞筛面的问题,筛分效率高。

安装在拍击筛上的电机带动齿轮通过同步带传到主轴上,转速比精准,每一次相同时间下的筛分运动相一致,齿轮的传动比准确率高达99.99%,并且齿轮无直接接触,不易磨损。可装夹Φ200试验筛,又可装Φ75、Φ100套筛,装夹方便灵活,夹紧牢靠,并能自动停机,特别适合金刚石微粉、超硬材料粒度组成检查。

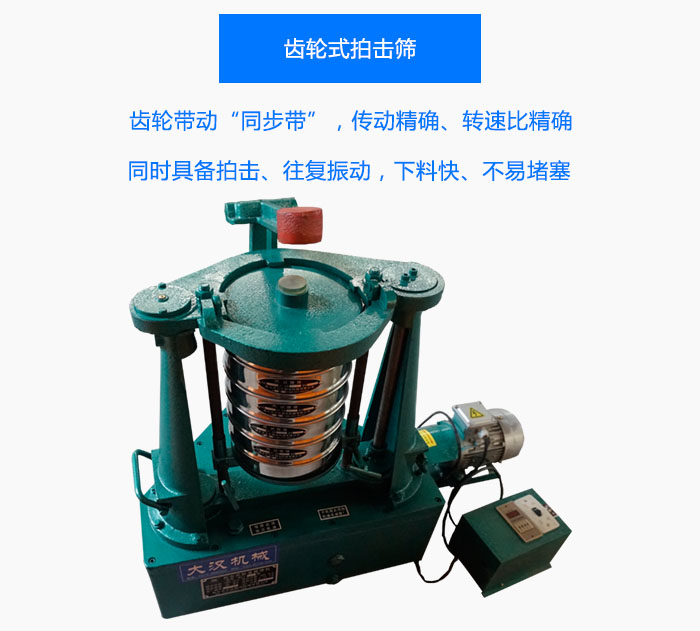

齿轮式拍击筛转速比,具备拍击、往复振动,不易堵塞

BZJ-200型齿轮式拍击筛(拍击筛)主要技术参数

序号 名称 单位 数值
1 筛子直径 毫米 φ200、φ100、φ75
2 筛子层数 7
3 200试验筛 1
4 旋转次数 次/分 290±6
5 拍击次数 次/分 156±3
6 拍击高度 毫米 38±6
7 底盘水平度 mm/min ≤0.6
8 旋转行程 毫米 25
9 电动机 千瓦 0.37
10 外形尺寸 毫米 433*432*785
11 筛机重量 公斤 85/125

工作原理

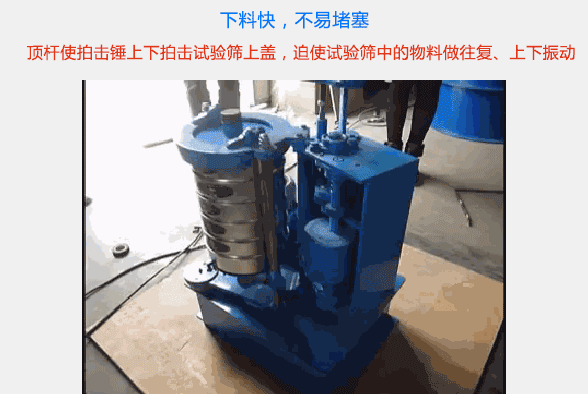

齿轮式拍击筛电机通过同步带,带动齿轮变速后使主轴转动,主轴带动偏心轮使滑板带动试验筛左右摇动,同时带动顶杆齿轮转动,顶击拍锤,拍击试验筛,使试验筛、分样筛中的物料筛分。

产品特点

齿轮式拍击筛结构原理

1、传动准确,一致性好:由于采用齿轮带动同步带传动,转速比准确,不会产生一般三角带的掉速现象(三角带有3%的掉速率),使每一次相同时间下的筛分运动相一致(齿轮的传动比准确率99.99%),同时设备安装数字定时器,设定好时间后到时自动停机,保证检验或生产的一致性要求。

2、寿命长、维修、维护成本低:由于两齿轮没有直接接触不会磨损,同步带与齿轮的接触适应性好寿命长,维修时只需更换同步带,同时偏心轮组采用了整体方式,再次安装准确方便,转动部分采用轴承(标准件),不易磨损,成本低,易更换。降低了维修的技术要求和成本。

3、筛分效率高,这种筛分方式使筛分时同时具备往复和拍击振动两种运动,不会堵塞筛网,下料快,筛分快。

4、洁净:由于采用的这种传动方式不需加油,降低了维护成本和保护环境,对生产环境要求洁净十分有利。

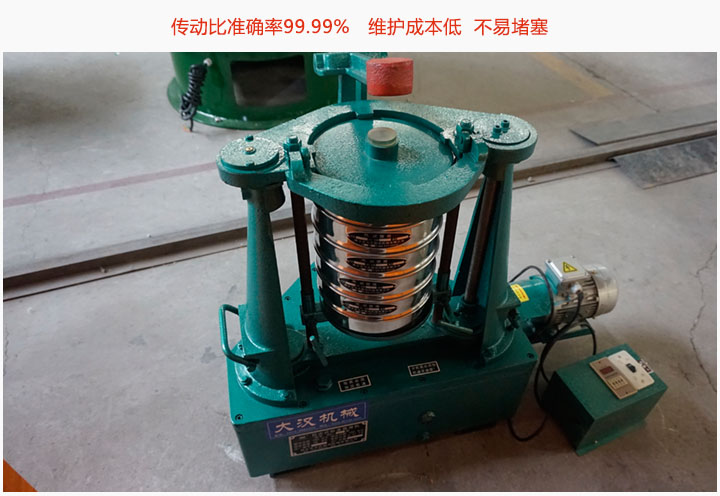

齿轮式拍击筛特点

产品结构

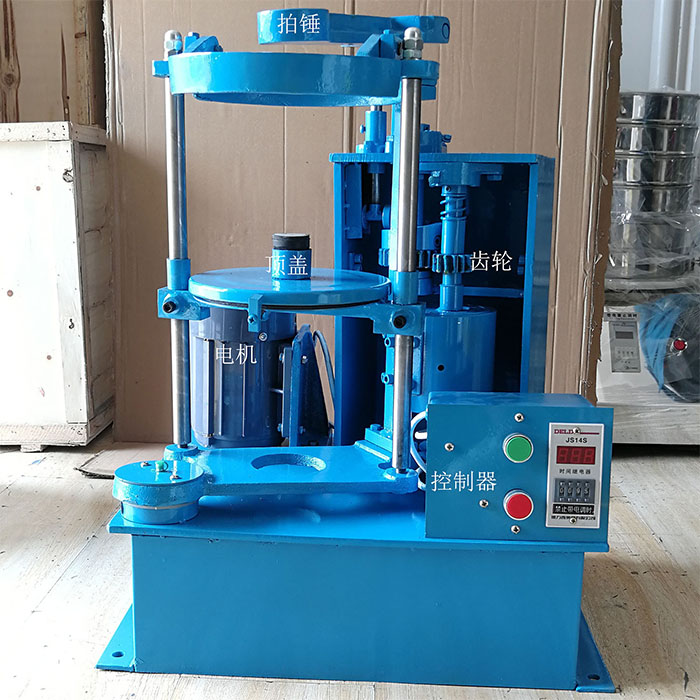

齿轮式拍击筛结构图

齿轮式拍击筛细节

齿轮式拍击筛细节图

BZJ-200型齿轮式拍击筛(拍击筛)主要用途

BZJ-200型齿轮式拍击筛(拍击筛)可筛分多种特性的产品。适用于普通磨料粒度组成检查和超硬材料生产分级及粒度组成检查,亦广泛用于地质、冶金、粉体、化工、建工水泥、医药、国防等部门科研生产实验室,对物料进行筛分检测。该拍击筛是在原拍击式标准振筛机的基础上进行了合理的革新,改善了原机座的构造。结构更加紧凑,机身重量减轻,产品更加耐用、轻捷、方便,维护更加简单,配件易修易购,可广泛应用于地质、粉末冶金、磨料、粉体、化工、建材、医药、国防等部门实验室筛分检测,尤其适用于金刚石微粉、超硬材料行业生产分级工序高强度、大频率地反复使用.

齿轮拍击筛应用

齿轮式拍击筛操作说明及注意事项

1、将电机线插头插在程控器插座上,将电源线插在三相线插座上。

2、按下电源开关,显示屏亮,同时出现300秒。

3、根据试验规程设定需要时间,按ON键机械开始工作,运行时指示灯亮。

4、每停机一次,应重新设置时间。

5、调整升降托架,必须启动蝶形紧固螺母。

6、注意保持箱盖上平面的油膜长存、以免产生锈斑。

7、经常注意运动件的滑润,定时加油,以延长使用寿命。

8、整机须安在固定位置上,减少整机摇动。

使用维护

1、加油:机箱内注入20#普通机油,加至油标红线高度,应定期检查油位,每半年更换一次机油;

2、上下滑板应定期打开上盖注入黄油;

3、主轴套应定期将黄油杯加满黄油,并拧紧一圈,使黄油进入润滑面;

4、上下滑板铜套内污物应定期清理,擦净后加入新润滑脂。
