您的位置:首页 > 直线振动筛

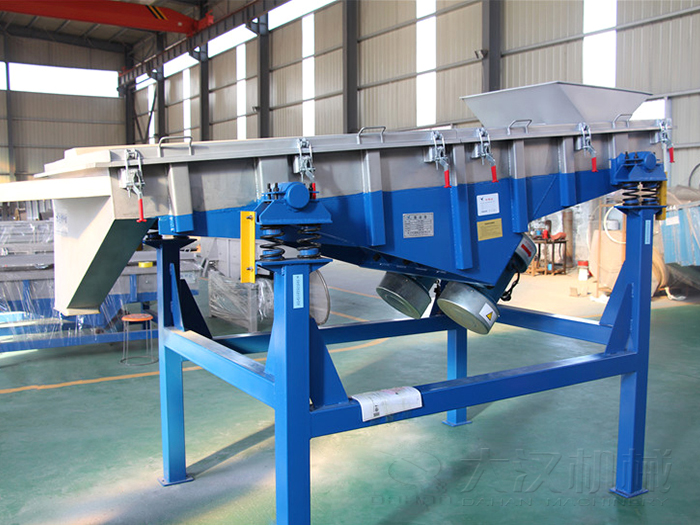

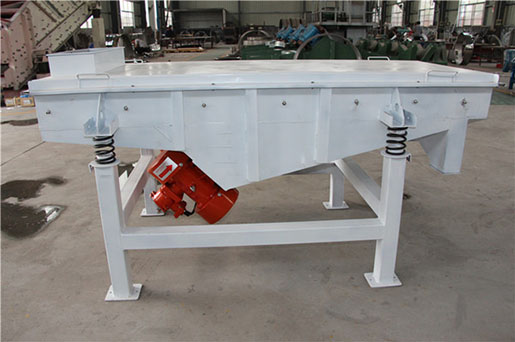

直线振动筛

视频展示 工作原理 技术参数 电机安装角度 客户案例

直线振动筛依靠振动电机作为振动源,使筛网上的所筛物料在被抛起的同时向前做直线运动,广泛应用于化工、食品、塑料、医药、冶金、玻璃、建材、粮食、化肥、磨料、陶瓷等行业中干式粉状或颗粒状物料的筛分。

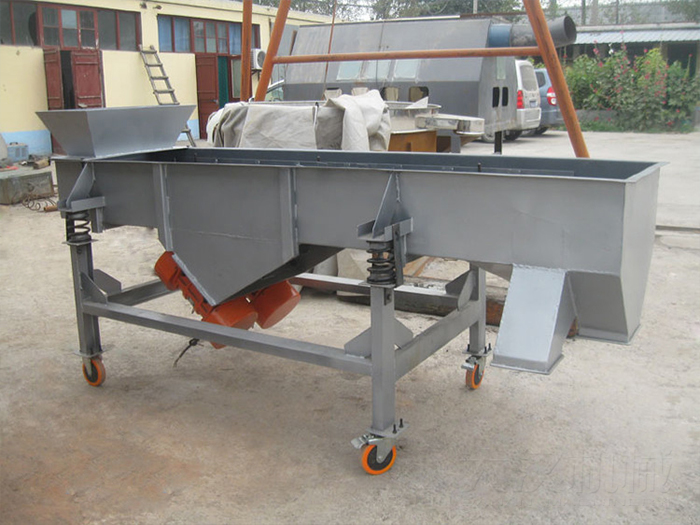

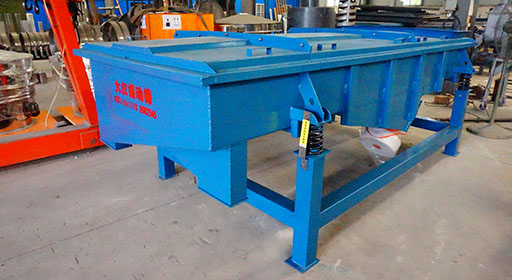

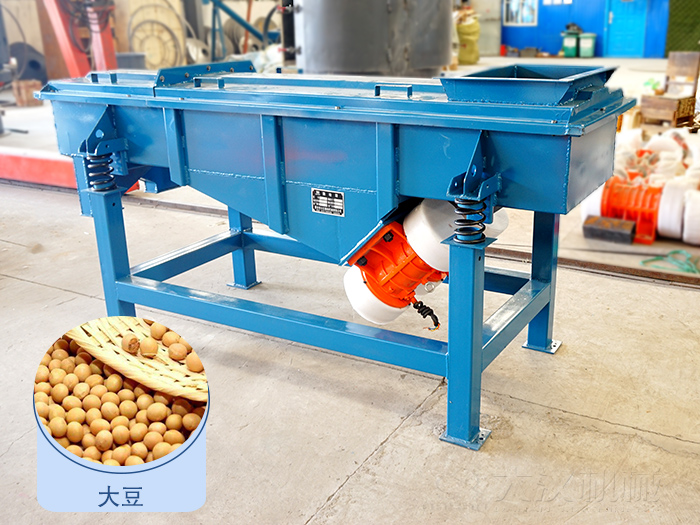

直线振动筛视频展示

  • 筛分塑料颗粒

  • 筛分石粉

  • 筛分砂石

  • 石子分级

直线振动筛工作原理

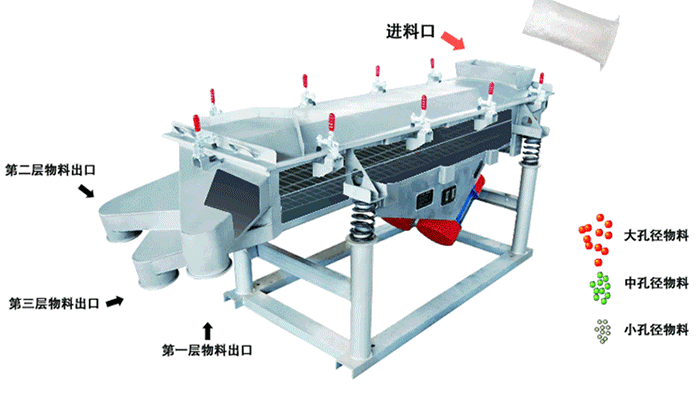

直线振动筛工作原理图

直线振动筛由双电机作为激振力通常安装位置在,筛箱底部。更够更好的带动筛箱与筛网以及物料进行运动,而物料随着振动电机的振动会做抛物线式的向前运动,利用筛网网孔大小的不同成为筛下物筛上物,多种颗粒形式然后从出料口处排出,从而完成筛分目的。

直线振动筛的结构原理

直线振动筛的技术参数

型号 筛面尺寸(mm) 筛面层数 网孔尺寸(目) 处理量(t/h) 振次 双振幅(mm) 电机功率(kw) 振动方向角 外形尺寸(长×宽×高)mm
DZSF515 500×1500 1-5 2-200 0.12-20 960 6-8 2×0.37 45-60 2140×808×848
DZSF520 500×2000 2-200 0.12-20 960 6-8 2×0.37 45-60 2140×808×848
DZSF525 500×2500 2-200 0.12-20 960 6-8 2×0.55 45-60 2750×808×938
DZSF1020 100×2000 2-200 0.11-20 960 6-8 2×0.55 45-60 2219×1320×960
DZSF1025 1000×2500 2-200 0.18-15 960 6-8 2×0.75 45-60 2269×1320×960
DZSF1030 1000×2500 2-200 0.1-20 960 6-8 2×1.1 45-60 3219×1340×1120

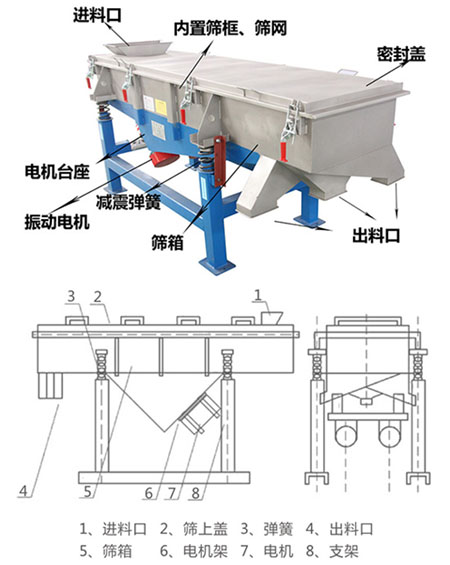

直线振动筛内部结构

筛网:主要用于物料的筛分,筛网的孔径大小有很多种能够根据不同的需求进行安装。

筛箱:筛箱主要是用来装需要筛分的物料,物料在筛框中由于振动电机的作用下在筛网上做抛物线运动从而达到筛分目的。

防尘盖:很多用户筛分的都是一些干燥的含有粉尘的物料,为了保证粉尘不溢散厂家研发了防尘盖。

进/出料口:这个主要是用于物料的进入筛箱的口为进料口,筛分完成出料的位置为出料口。

振动电机:振动电机的使用是比较广泛的而直线振动筛的振动电机主要的作用还是用来振动的,带动物料于筛网的运动,从而实现筛分目的。

直线振动筛图纸

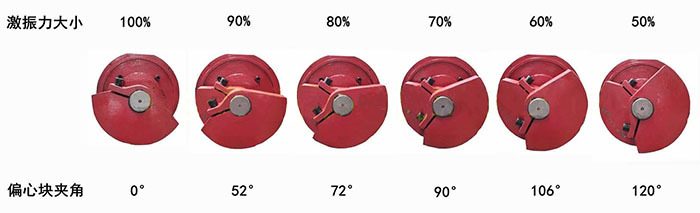

直线振动筛电机安装角度

直线振动筛电机调整角度一般由:30°,60°,90°。

直线振动筛工作时,两电机同步反向旋转使激振器产生反向激振力,迫使筛体带动筛网做纵向运动,使其上的物料受激振力而周期性向前抛出一个射程,从而完成物料筛分功课。可用于流水线中实现自动化功课。具有能耗低、效率高、结构简朴、易维修、全封锁结构无粉尘溢散的特点。最高筛分目数325目,可筛分出7种不同粒度的物料。

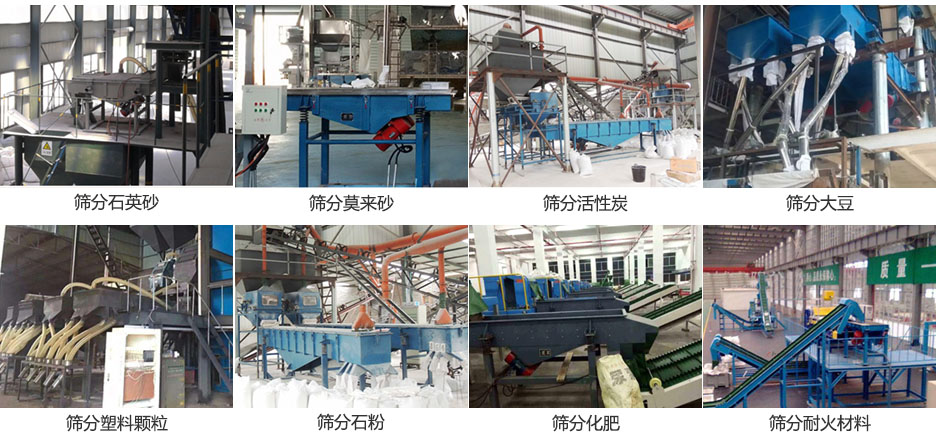

直线振动筛客户案例

客户案例

物料 比重 目数 产量 型号
公斤/小时
小米 0.15 250目 600 DZSF-515-2s
石英砂 1.6 70目 30000 DZSF-1540-3s
葡萄干 0.83 60目 6000 DZSF-520-1s
葵花籽 0.04 80目 7100 DZSF-525-1s
塑料颗粒 0.95 3 毫米 500 DZSF-515-2s
面粉 0.6 24目 1500 DZSF-515-3S
铁矿石粉 2.3 150目 10000 DZSF-1020-3s
矿渣 4 5 毫米 10000 DZSF-1020-1s
锯末 0.2 80目 18000 DZSF-1030-3S
金刚砂 4 60目 300 DZSF-515-1S
木粉 0.4 120目 2000 DZSF-1036-4s
活性炭 0.8 36目 500 DZSF-515-1s

产品问答

:直线振动筛坡度一般是多少?
:直线振动筛坡度一般是0°~15°(可依据特殊物料增加倾斜角度,不超过25°),若坡度太大,排料快,但筛分的不够充分;若坡度太小,物料在筛网上的停留时间长,但产量达不到。
:直线振动筛喷水的作用?
:原基础上添加喷水装置,可以同时用作脱和分级。
:直线振动筛弹簧如何选择
:需要先确定机器的型号,然后根据筛机的参振重量,进行专业计算,可详询生产厂家。
:直线筛和振动筛的区别?
:①运动估计不同:直线筛上的物料向前做直线运动,振动筛上的物料做圆形运动。②适用物料不同:直线筛适用于粒度在0.074—5mm,含水量小于7%,无黏性的各种干式粉状或颗粒状物料的筛分(物料必须属于干燥状态)。给料粒度不大于10mm。振动筛可筛分500目内的粉末、颗粒,也可过滤液体。③产量不同:直线筛的有效筛分面积大,产量大,振动筛有效筛分面积相对小。直线筛的有效筛分面积大,产量也大。
