气流筛

工作原理 产品视频 基本结构 技术参数 客户案例 选型技巧

气流筛利用粉料的流动性好、质量小而轻、易飘浮等特点,将粉料充分扩散到气流中,粉料以单个微粒依次随气流透过筛网,达到对80-500目内粉料的筛分目的,广泛应用于化工、医药、食品、造纸、冶金、建材、橡胶等行业。

气流筛工作视频

  • 筛分麦麸(配脉冲除尘器)

  • 立式气流筛筛分橡胶粉

  • 卧式气流筛筛分消石灰粉

  • 筛分煤粉

气流筛工作原理

气流筛摈弃了传统的重力势能作业原理,开辟了载流体动能做功的筛理新途径,所筛分物料通过螺旋输送系统与气流混合、物化后进入网筒内,物料再通过网筒内风轮叶片时受到离心力和旋风推进,从而能使物料喷射过网,最后由细料排出口排出,而不能过网的物料沿网筒壁从粗料排出口排出。它是在密闭状态下利用高速气流做载体,使充分扩散的粉料微粒以足够大的动能向筛网喷射,达到快速分级的目的。

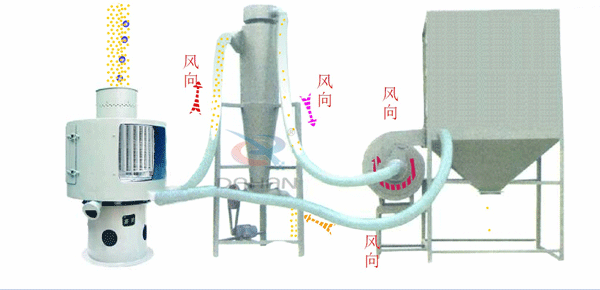

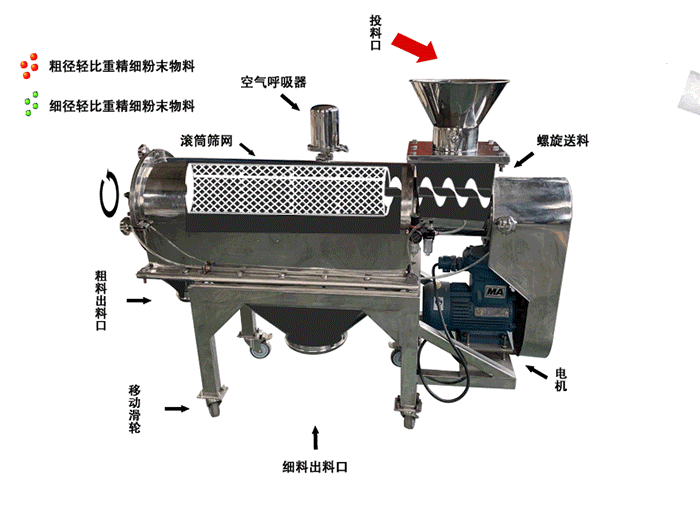

立式气流筛动画原理

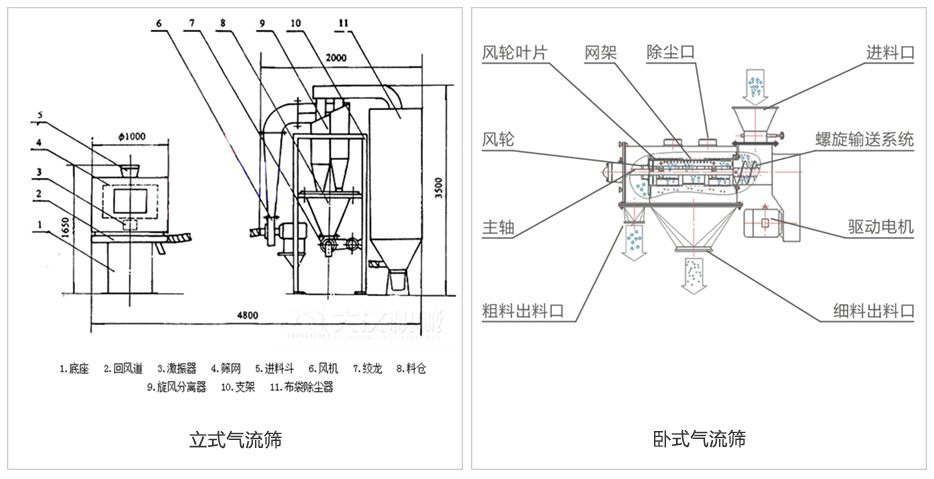

卧式气流筛分机结构原理图

气流筛结构图

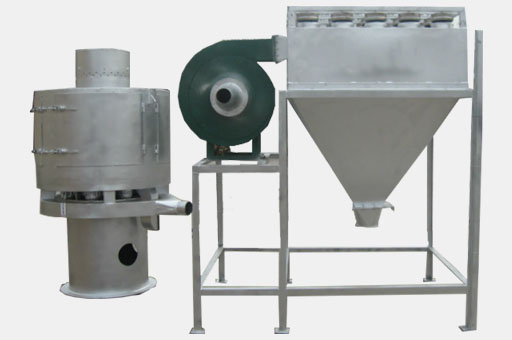

气流筛粉机与气固分离除尘装置组成闭路筛分系统。

气流筛分机结构原理图

(1)主机是气流筛粉机,其筛体由隔振弹簧支承于底座上,筛体的密闭外壳内装有立式圆筒形筛网;筛网内侧有圆形风轮,由装于底座上的电动机驱动旋转;筛体外壳的正上方装有进料斗,下部设有排渣口和循环风道;电动机与主轴为柔性连接,主轴上下两端轴颈上装有空间互错一定角度的两个偏心块;风轮轴下端与主轴之间为右旋螺纹联接;风轮上端有轴承支承;轴顶端的水平转动圆盘与进料斗下口形成进料间隙。

(2)气固分离除尘装置由引风机、沉降室、绞龙和除尘布袋组成,气流筛与分离除尘装置之间由两条塑料波纹软管连接。

气流筛技术参数

项目 型号 LQS-600 LQS-1000 LQS-1600
气流量 240-1100 300-2500 460-4900
筛网规格 80-600目任意更换
入料颗粒 40目以细
筛机功率 3 5.5 15
主轴转速 450-145
筛机外径 φ600 φ1000 φ1600
全高 1150 1730 2300
项目 型号 气流量 筛网规格 入料颗粒 筛机功率
LQS-600 240-1100 80-600目任意更换 40目以细 3
LQS-1000 300-2500 80-600目任意更换 40目以细 5.5
LQS-1600 460-4900 80-600目任意更换 40目以细 15

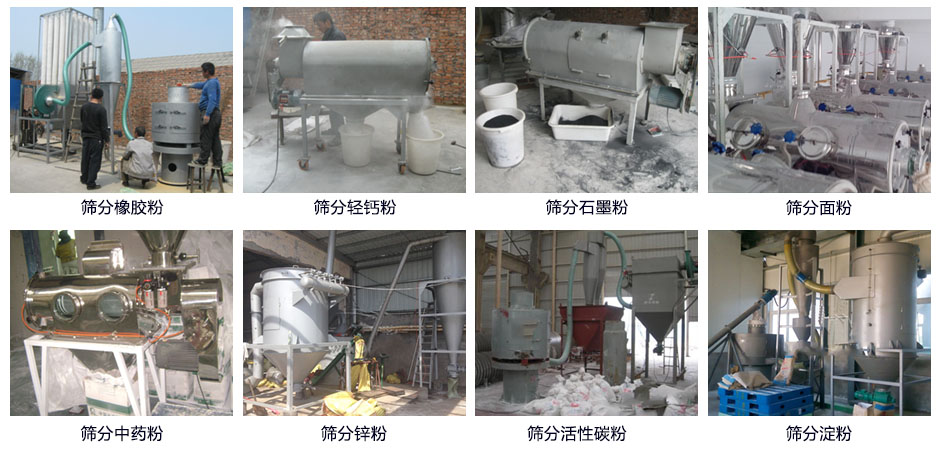

气流筛客户案例

客户案例

气流筛选型技巧

1、确定筛分物料——决定设备材质

气流筛有Q235A碳钢材质,有304不锈钢材质,有316L不锈钢材质,看你筛分的物料再决定您要选择的气流筛分机,如果您要筛分的物料是易氧化的化学用品,医药类或食品类的就可以选用304不锈钢材质,也可以选用316L材质;316L主要筛分军用产品,医用产品较多;如果筛分物料是除以上物料类型的普通物料就可以选用Q235A碳钢材质。

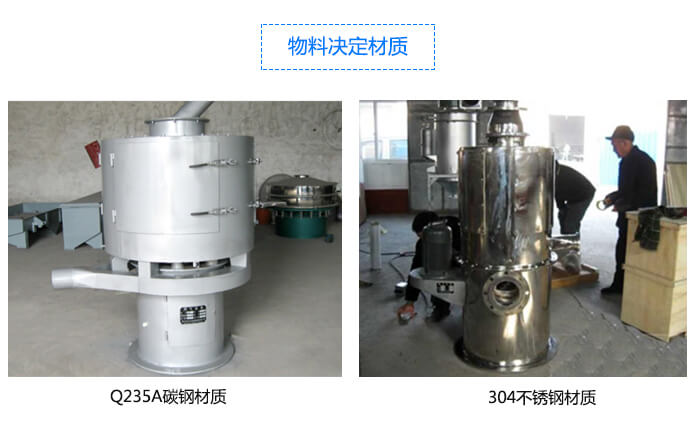

气流筛材质分Q235A碳钢材质,304不锈钢材质。

2、确定筛分产量——决定设备型号

气流筛型号LQS-600型、LQS-1000型、LQS-1600型等,不同型号对应不同的筛分产量,大产量选择大型号的气流筛,小产量选择小型号的气流筛。LQS-600型气流筛在每小时可筛分几千斤,LQS-1600型气流筛也差不多可以每小时筛分3、4吨左右,当然,筛分产量的大小还是要根据物料的性质来说的,容易筛分的物料,筛分产量会比难筛分的物料大。

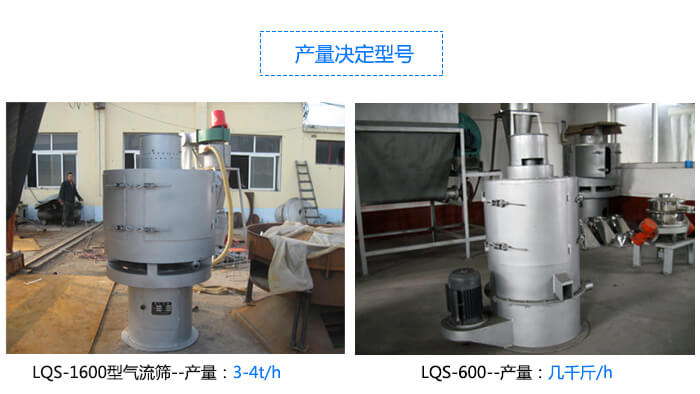

LQS-1600型气流筛产量:3-4t/h LQS-600产量:几千斤/h

3、生产环境——决定设计与配件的选择

气流筛一般是结合脉冲除尘机、风机等一系列设备配套使用,而筛分的物料一般是粉尘内居多,所以也会影响筛分的设计和配件的选择,为了避免一些物料在空气中溢散,气流筛需要用全密闭结构,并且有时还有考虑是否选择防爆型电机。

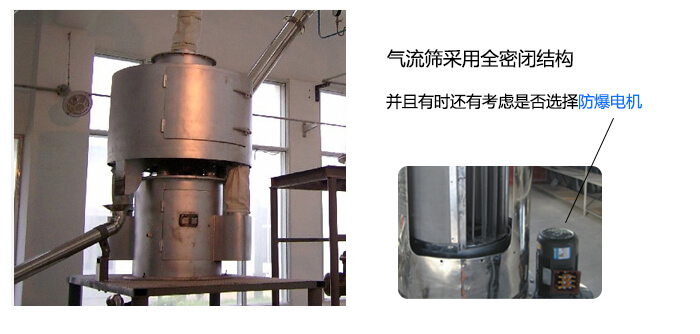

气流筛采用全密闭结构并且有时还有考虑是否选择防爆电机。

产品分类
  • 直线振动筛图片

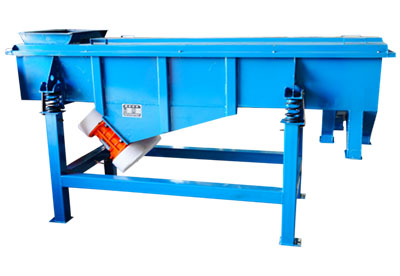

    直线振动筛

    适用含水量小于7%的无粘性干式粉末、颗粒

  • 超声波振动筛图片
    超声波振动筛

    适合有静电,有吸附性,轻比重的细粉物料

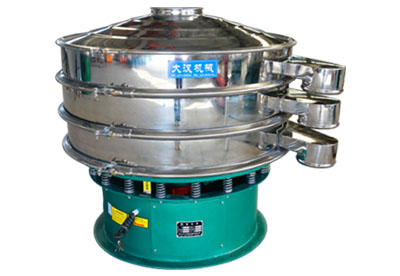

  • 旋振筛图片

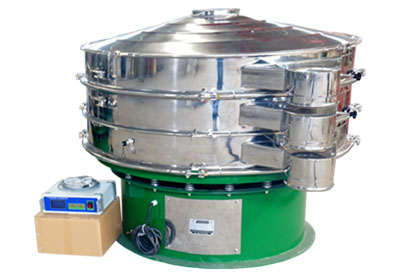

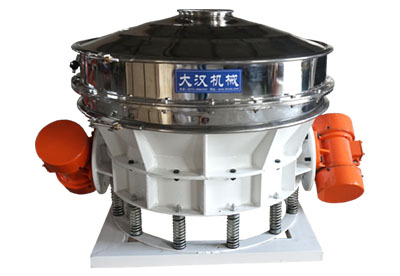

    旋振筛

    用于粉末颗粒及液体物料筛分:500目过滤:5微米

  • 气流筛分机图片

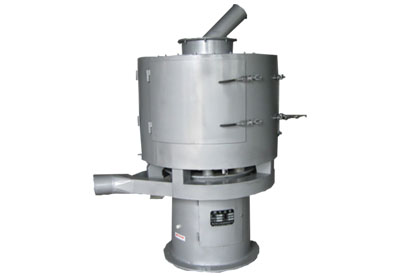

    气流筛分机

    适合80-530目有网各种粉状物料筛选分级

  • 直排筛图片
    直排筛

    用于快速、大量的粗颗粒状物料分级的筛分

  • 试验筛图片

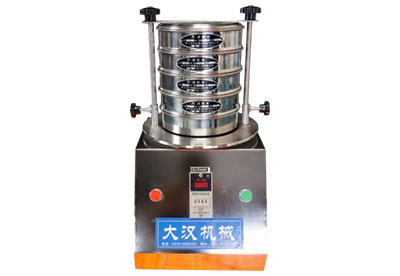

    试验筛

    用于各试验室、化验室、物品筛选、筛分等

  • 拍击筛图片

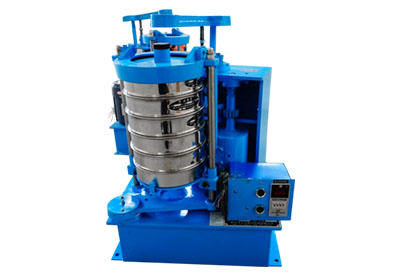

    拍击筛

    具备往复和拍击振动两种运动,不易堵塞,筛分

  • 过滤筛图片

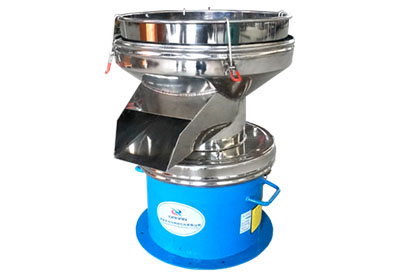

    过滤筛
