滚筒筛

滚筒筛

优势:滚筒筛采用滚筒输送原理,根据不同分级要求,分级级数一般从细到粗为1-4节,物料从细到粗分别从第一节到最后一节筛网筛出,大于最后一节筛网孔的物料从出料口排出。物料的适应能力强,粘性、湿度大、脏、杂等各种性质的物料都能筛分,且进料方式灵活。

入料粒度:≤300-400

筛下粒度:0-100mm

筛筒长度:1500-2200mm

产量:50-800吨/时

7*24小时免费咨询热线
0373-268 2333

在线咨询

滚筒筛简述

滚筒筛介绍

滚筒筛主要有电机、减速机、滚筒装置、机架、密封盖、进出料口组成。工作时电动机经减速机与滚筒装置通过联轴器连接在一起,驱动滚筒装置绕其轴线转动。当物料进入滚筒装置后,由于滚筒装置的倾斜与转动,使筛面上的物料翻转与滚动,使合格物料经滚筒外圆的筛网排出,不合格的物料经滚筒末端排出。广泛应用于电厂、焦化厂、建材、冶金、化工、矿山等行业而研制的专用滚筒筛分机设备,它克服了各种振动筛在筛分较湿物料时出现的筛网粘堵问题,提高了筛分系统的产量和可靠性。适宜筛分各种性质的物料,以及煤、煤矸石、焦炭生熟石灰等潮湿易堵塞物料,筛下产品100mm,中间10-50mm细度可达3mm以下,该产品深受广大用户的一致好评

滚筒筛适用物料

滚筒筛工作原理

滚筒筛的工作原理是电动机通过减速器、联轴器驱动倾斜安装于机架上的滚筒绕其轴线转动;当物料进入滚筒后,由于滚筒的倾斜与转动,筛面上的物料不断翻转与滚动的同时,自上而下通过分级筛网析出,由于筛网规格不同,物料逐渐被分离筛选,粒度合格的物料(筛下物)经筛分后落入到各自的下料斗中,不合格的物料(筛上物)经滚筒尾部的排料口排出;由于物料在滚筒内的翻转、滚动,使卡在筛孔中的物料可被弹出,防止了筛孔堵塞。

滚筒筛结构原理

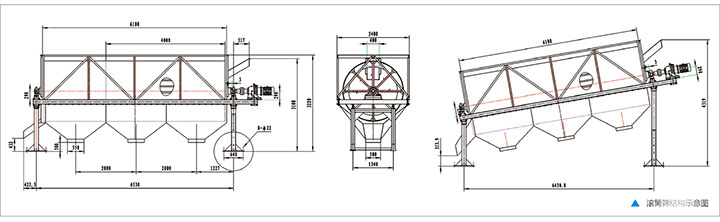

滚筒筛结构图纸

结构图纸

滚筒筛技术参数

型号 出力(t/h) 功率(kw) 筛筒直径(mm) 筛筒长度(mm) 入料粒度(mm) 筛下粒度(mm) 外型尺寸(长×宽×高mm)
GTS1015 50 3.0 1000 1500 ≤300 0~100 2600×1400×1700
GTS1020 100 4.0 1000 2000 3390×1400×2140
GTS1225 160 5.5 1200 2500 4146×1600×2680
GTS1530 250 7.5 1500 3000 4460×1900×2820
GTS1545 350 11 1500 4500 ≤400 5960×1900×3080
GTS1848 450 15 1800 4800 6500×2350×4000
GTS2055 600 22 2000 5500 7500×2550×4800
GTS2265 800 30 2200 6500 8500×2750×5000

滚筒筛的特点:

1、采用滚动输送原理,摩擦系数小,磨损轻,筛孔不易堵塞。

2、滚筒支承采用整体通轴结构,运行平稳,不振动,噪声低。

3、内部滚筒筛网配件采用分体设计,结构简单,更换维修快捷方便。

产品特点

4、滚筒体采用有效的全密封结构不扬尘不污染。

5、运行安全可靠,采用减速传动,传动效率高,配带功率小,筛分效果明显好。

6、可按客户要求采用不同筛网材质,筛孔尺寸,筛分效率高,使用寿命长,维护成本低。

7、采用特制筛网,筛分效率高,使用寿命长。

滚筒筛应用行业

滚筒筛既可以筛分颗粒较小的碎石物料,沙石场中用与沙石分离及煤炭行业用于块煤与煤粉分离。

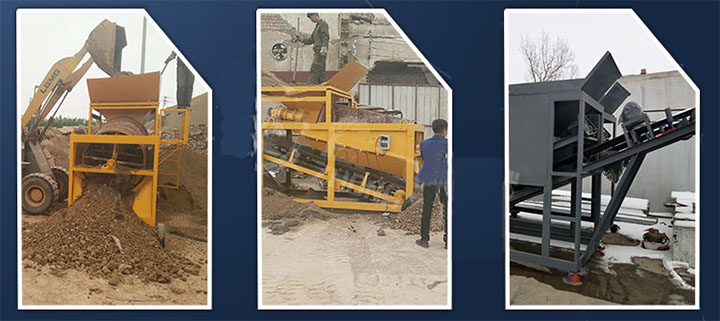

客户案例

石料场:用于大小石子分级.以及分离出泥土和石粉。

沙石场:用与沙石分离。

煤炭行业:用于块煤与煤粉分离以及洗煤(洗煤机械的组成部分)。

选矿行业:用于大小块状物分级及分离粉状物质。
