直线振动筛

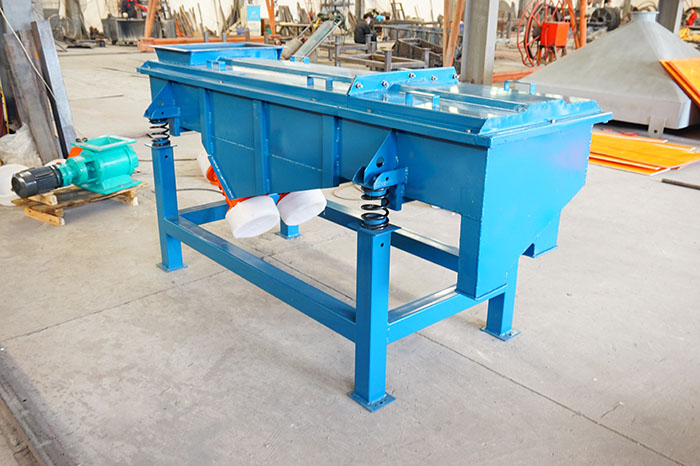

直线振动筛

优势:直线振动筛专为大产量而设计,可准确筛选和分级无粘性干式粉末和颗粒物料,配备垂直安装的双电机,以实现适当的振动流动,由于其较大的筛分面积,每小时可处理20吨物料,能安装1-6层筛框,同时完成2-7种不同规格的筛选和分级。

进料尺寸:≤10mm

产量:0.12-20吨/时

筛分目数:400目以内

材质:碳钢/不锈钢

层数:1-6层

电机功率:2*(0.4-3.7)KW(普通型或防爆型可选)

7*24小时免费咨询热线
0373-268 2333

在线咨询

直线振动筛产品概述

直线振动筛介绍

直线振动筛适用于粒度在0.074-5mm,含水量小于7%的无粘性干式粉状和颗粒物料,可根据物料选择碳钢或不锈钢材质,直线振动筛可分为单层或多层筛,通过合理匹配筛网以达到一次同时筛选出2-7种不同规格的成品。大汉直线振动筛外形尺寸、出料口排料方形可以根据用户现场配置。

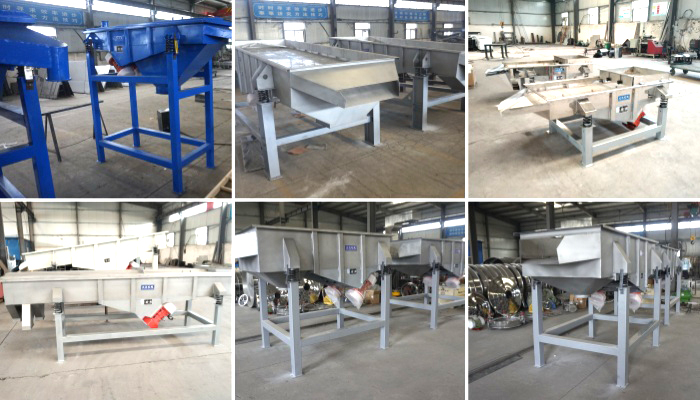

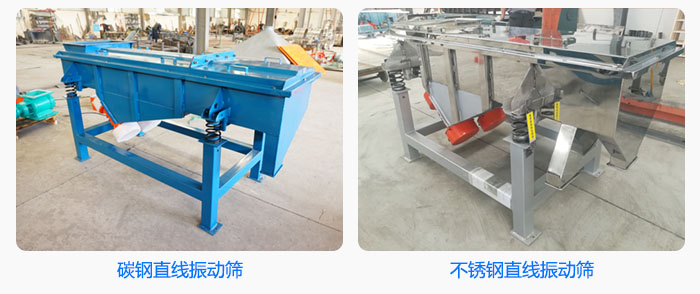

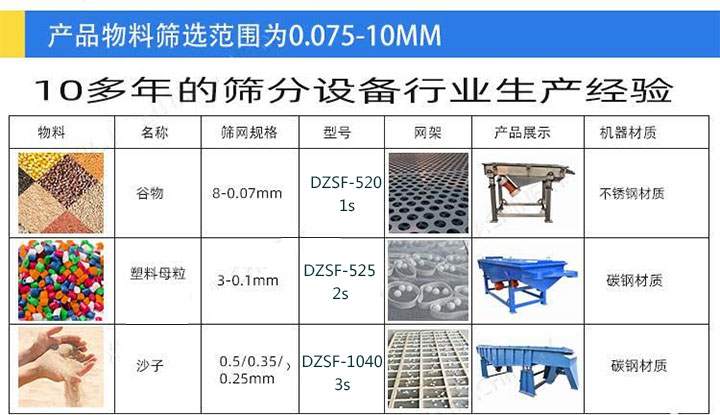

直线振动筛材质分为不锈钢与碳钢两种图片展示

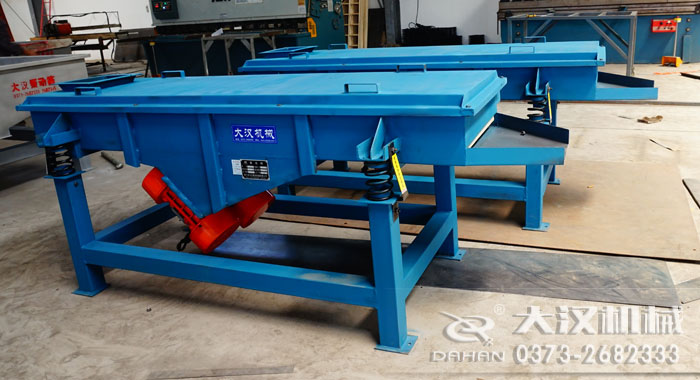

直线振动筛图片

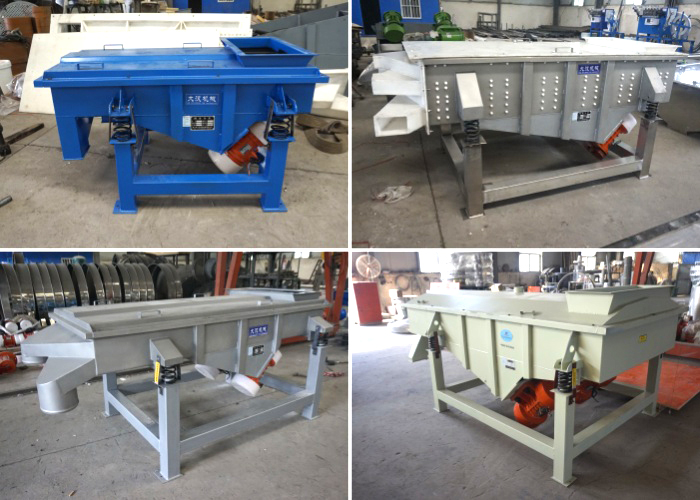

直线筛图片

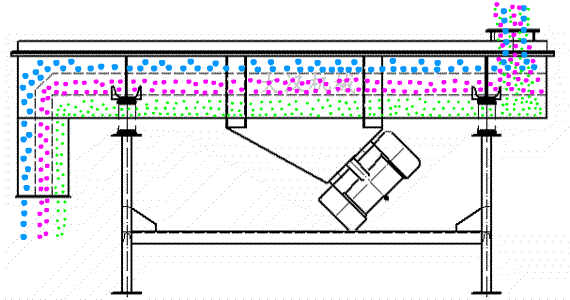

直线振动筛工作原理

DZSF系列直线振动筛为双振动电机驱动。当两台振动电机做同步、反向旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨迹为一直线。两电机轴相对筛面在垂直方向有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起跳跃或向前作直线运动,从而达到对物料进行筛选和分级的目的。适用于粒度在0.074—5mm,含水量小于7%,无粘性的各种干式粉状或颗粒状物料的筛分。给料粒度不大于10mm.。

直线振动筛工作原理

直线振动筛产品特点

1、尺寸范围从20-400目,产能可达每小时20吨。

2、配备双电机,相互垂直安装以获得适当的振动流量。双电机的布置使筛框垂直于电机进行直线运动和振动,使超大颗粒具有良好的向前推进效果。

3、可以将产品分成 2、3、4、5、6 或7种不同粒度。

4、配有可调式振动电机,可根据设置帮助达到不同的速度和振动水平。

5、全封闭结构,可防止粉尘溢散,改善工作环境。

直线振动筛特点

直线振动筛技术参数

型号 DZSF-520 DZSF-525 DZSF-530 DZSF-1020 DZSF-1025 DZSF-1030
公称尺寸(mm) 500×2000 500×2500 500×3000 1000×2000 1000×2500 1000×3000
物料粒度<(mm) 0.074--10 0.074--10 0.074--10 0.074--10 0.074--10 0.074--10
振次(次/分) 960 960 960 960 960 960
筛面倾角 0°-7° 0°-7° 0°-7° 0°-7° 0°-7° 0°-7°
振幅 3—4.5 3—4.5 3—4.5 3—4.5 3—4.5 3—4.5
层数 1--6 1--6 1--6 1--6 1--6 1--6
功率<(kw) 2×(0.4-0.75) 2×(0.4-0.75) 2×(0.4-0.75) 2×(0.4-1.1) 2×(0.4-1.1) 2×(0.4-1

直线振动筛产品结构

直线振动筛主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。

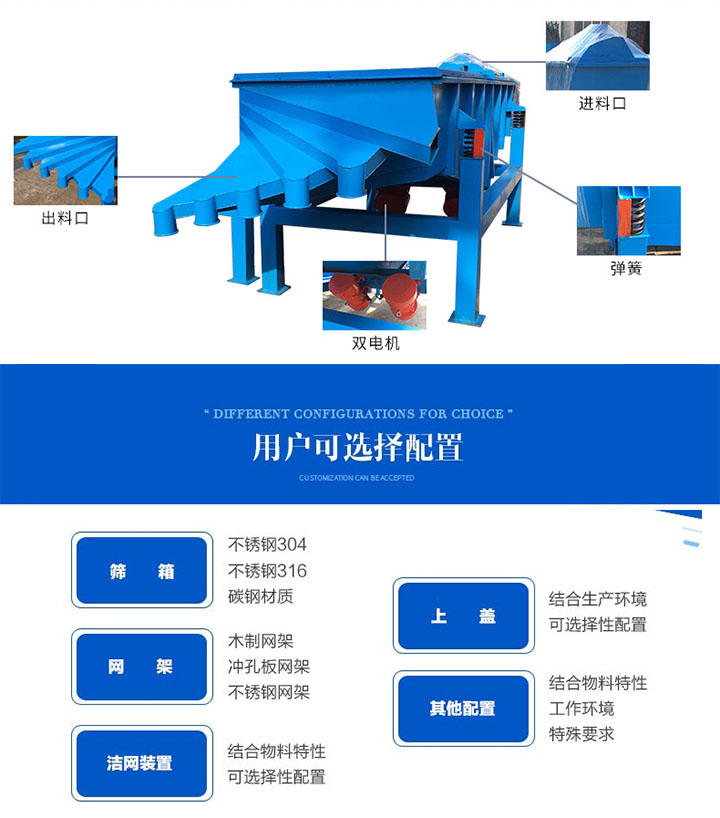

直线振动筛结构图

1、筛箱:由数种厚度不同的钢板焊制而成,具有一定的强度和刚度,是筛机的主要组成部分。

2、筛框:由松木或变形量较小的木材制成,主要用来保持筛网平整,达到正常筛分。

3、筛网:有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。

4、振动电机(使用与维修方法详见振动电机使用说明书)。

5、电机台座:安装振动电机,使用前连接螺钉必须拧紧,特别是新筛机试用前三天、必须反复紧固,以免松动造成事故。

6、减振弹簧:阻止振动传给地面,同时支持筛箱的全部重量,安装时,弹簧必须垂直与地面。

7、支架:由四个支柱和两个槽钢组成,支持着筛箱,安装时支柱必须垂直与地面,两支柱下面的槽钢应相互平行。

直线振动筛型号说明

D----------------------------------电机(振动源)

Z----------------------------------直线(运转轨迹)

SF---------------------------------筛分机

1030-------------------------------筛面尺寸(1000mm宽x3000mm长)

1----------------------------------一层(一层筛网二个出料口)

S---------------------------------(304不锈钢)钢板材质

物料从给料机均匀地进入直线振动筛的进料口,在振动电机的激振下,向出料口方向边跳动边筛分,通过多层筛网筛分出数种产品和不合格的筛上、筛下物,分别从各自的出口排出,流入料仓或盛料筒.

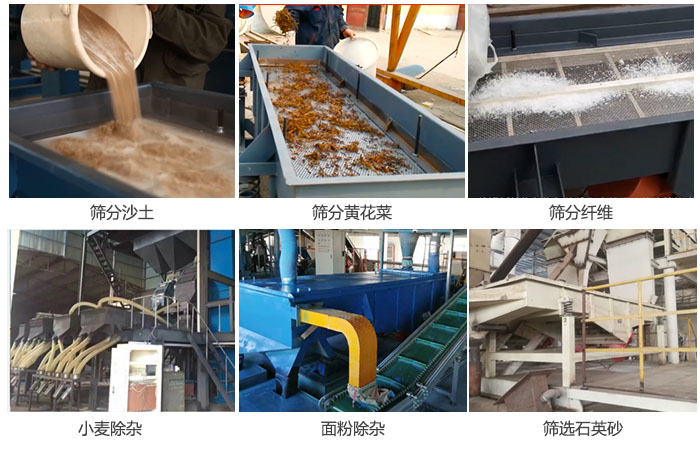

直线振动筛应用行业

直线振动筛广泛适用于化工、食品、塑料、医药、冶金、玻璃、建材、粮食、化肥、磨料、陶瓷等行业中干式粉状物料的筛分。

适用行业

客户案例

直线振动筛客户案例

直线振动筛安装调试

直线振动筛应固定在专用地基上,由预埋螺栓固定。如不打专用地基,应在工作台与设备机座之间敷设防振橡胶板,在使用前必须给设备配置安全可靠的接地保护线.。

注意:设备安装到位后,开机前必须将运输时用来固定筛体和机座的装置拆掉。

新直线振动筛安装好以后,应按以下要求检查:

1、检查振动电机绕组对地的绝缘电阻,若<20MΩ必须烘干后方能使用。

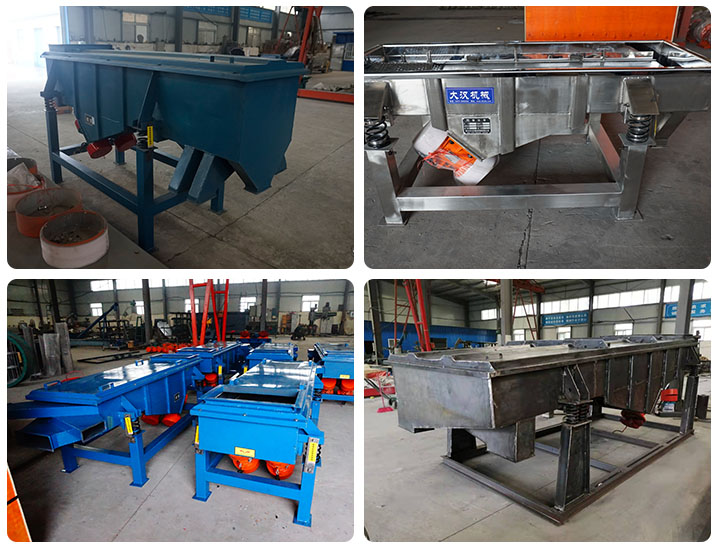

直线振动筛整机展示

2、筛体和机座上、下弹簧座圈上,弹簧应完全垂直嵌入弹簧座圈,以保证筛体平衡,筛机的振动部分切勿与机外其它物体有任何硬性连接或接触。

3、闭合电源开关,确认振动电机同步反向旋转,进行10-20分钟空运转,直线振动筛在运行时如有异常声音,应迅速关机进行检查处理。设备运转正常后,可将少量需筛分的物料通过进料口设入机内,确认物料向出料口方向行进,然后逐渐增加到所需和所能承受的给料量。

4、筛分物料时,应在进料口将物料均匀投入,保证筛面上的物料均匀分布。物料下落时,不得有大的冲击,以免损坏筛网,特殊情况下(如物料粒度相差悬殊大、物料比重大等)应在进料口上加一层较粗的筛网作缓冲。

5、用户可根据筛机的层数,物料比重不同来增减筛机的激振力(通过调节振动电机两端偏心重锤的夹角来增减激振力),使筛机达到好的筛分效果。

6、直线振动筛在停机时产生瞬间的共振区,此时振幅和噪声会明显增大,属正常现象,设备在开停机前,筛面上不得有存留物料,筛网需经常检查是否张紧、破损,如有破损要即时更换。
