摇摆筛

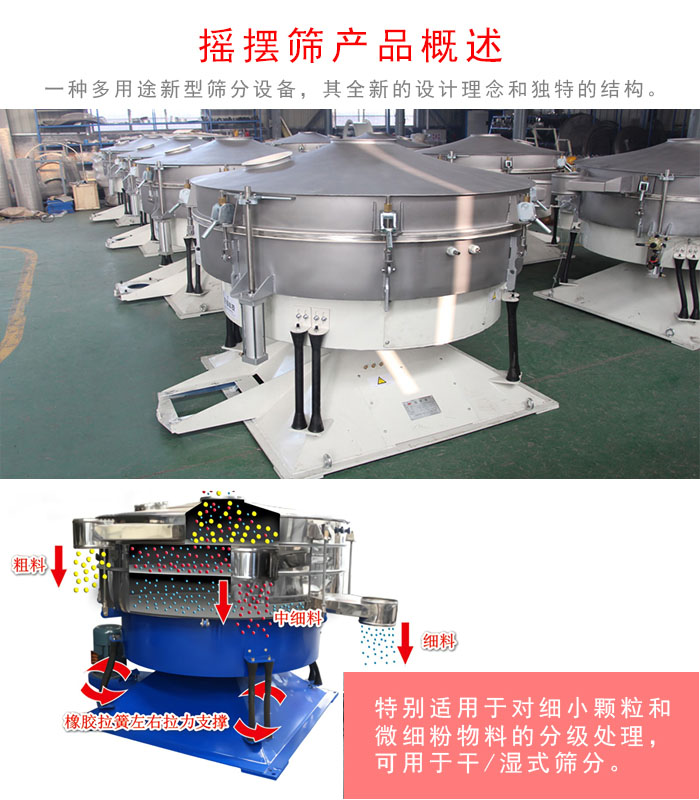

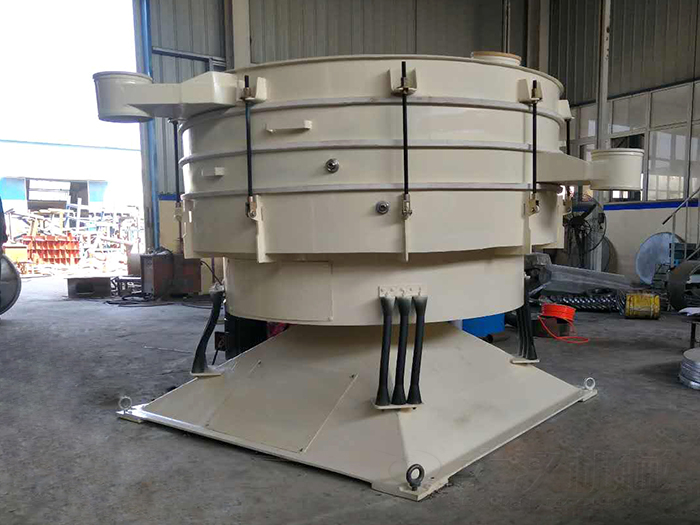

产品概况

摇摆筛模拟了人类手工筛分动作和过程，做三维圆周运动，巧妙的把筛（平面圆周运动）、簸（向上抛物运动）结合起来，既有圆周运动，又有上抛运动，能够轻松完成大产量、高密度的筛分任务，摇摆筛的筛分精度高、效率高、产量大、筛网寿命长的特点（可达到普通振动筛的5-10倍），应用于各种精细、超细范围内的微粒状物料，更加适合难以处理的物料。

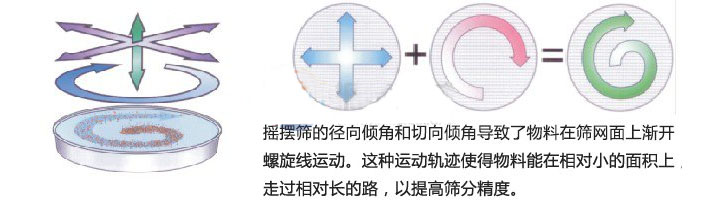

摇摆筛的工作原理

1、基本的回转运动与人工筛分相类似。偏心率从25到40mm可调，低速V型皮带驱动从120到360rpm可调。

2、每一种产品的停留时间可以通过摇摆筛的径向与切角朝驱动轴线方向进行调整。

3、因此建立水平与抛掷三维翻滚运动。物料从中心到外缘在整个筛面上均匀分散，从而以螺旋运动往轴向传播。细小颗粒从而完成了整个筛分过程。

4、水平与垂直加速度随着粒子的运动而增加，接近筛孔尺寸的颗粒随之成功分离；较大颗粒被运到出口处，出口处由一个可调节的导向装置控制流量，该导向装置是控制物料停留时间的另一个因素。

5、此次过程在每筛层之间重复进行。

摇摆筛原理视频

摇摆筛特点

1、适合精细、超精细粉末物料进行筛分，特别适合难处理的物料。

2、模拟人类手工筛分动作和过程，筛分精度高达90-95%。

3、物料颗粒的垂直方向加速度值低，使筛网不易损坏，延长筛网的使用寿命。

4、柔和的摇滚筛分，不会对物料的颗粒原结构形成破坏，不易产生静电，更适合对易燃易爆易产生静电的物料进行筛分

5、可使用硅橡胶球、超声波等清洁装置，筛孔不易堵塞，确保筛分的连续性。

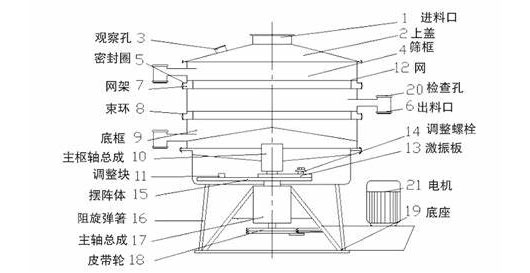

摇摆筛构造图

摇摆筛适用行业

化学、食品与香料、塑料、矿业、医药、木业及胶合板、冶金、橡胶、饲料、化肥、糖 盐业、再生行业等等。

物料	网目	产能（公斤小时）	型号
橡胶粉	24	1000	YBS-2000-2S
辣椒子	4mm	500	YBS-600-3S
石油焦粉	110-120	3000	YBS-1500-2S
三七粉	100	300	YBS-600-4S
石英砂	2-200	6500	FYBS-1536
稻壳	6毫米	4.61	YBS-2000-2S
中药粉	325	600	YBS-600-4S
饲料	40	2200	YBS-1500-2S
肥料	2mm	10000	YBS-2600-1S

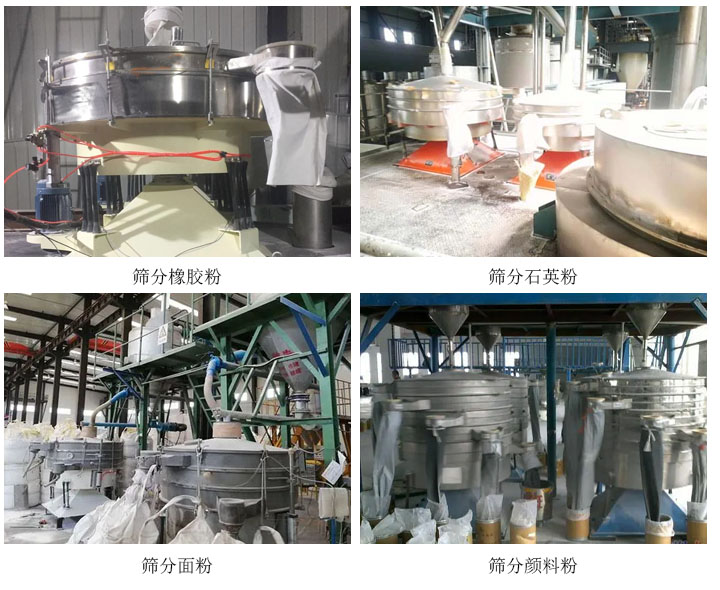

摇摆筛客户案例
