试验筛校准规则

发布时间:2023-10-09 11:40:15 作 者:admin 来 源:未知



  一、概述

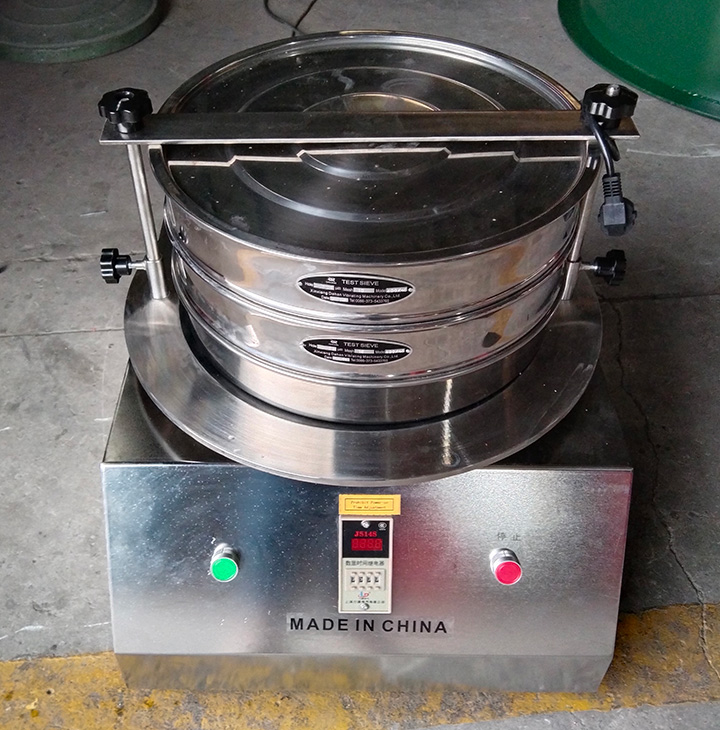

  试验筛校准的主要依据是JJF1175-2007《试验筛校准规范》。按JJF1175-2007将试验筛分为金属丝编织网试验筛和金属穿孔板试验筛。成套的试验筛由若干个不同的金属丝编织网和金属丝穿孔板的各种不同筛孔尺寸的筛子与盖、接料盘组成。金属丝编织网试验筛筛孔一般为方形孔。而金属穿孔板试验筛筛孔有方孔和网孔两种规格。由于孔形不一样,其校准的方位也各不相同。

  据JJF1175-2007可知试验筛的主要校准项目及方法:金属丝编织网试验筛的主要校准项目是网孔径向和纬向的平均尺寸偏差和金属丝的平均丝径。其测量方法是要求至少选择金属丝编织网试验筛两个部位,每个部位分别在径向和纬向上选择10个连续网孔;然后沿着径向和纬向连续测量,同时测得丝径和网孔尺寸。而金属穿孔板试验筛则主要校准筛孔的网孔沿不同方向的两条直线的测量尺寸偏差。对于圆孔应为90°或60°;对于方孔应为90°,每个万位至少测量5个筛孔,取其筛孔尺寸作为校准结果。

二、试验筛校准过程中应注意的问题

  1.校准前的准备工作

  (l)做好试验筛的外观检查

  试验筛在校准前应对其做外观的检查。尤其是使用中的试验筛首先要检查筛网是否完整无损,金属丝编织网试验筛要查丝网上有没有明显的编织缺陷、折痕、杂质、破损,网面是否松弛、拉伸而变形,筛子边缘接缝处是否严密。金属穿孔板试验筛要看是否有明显的塌边、卷边、毛刺、倾斜等不规整变形。

  (2)清洁网​筛

  使用中的试验筛由于使用的范围和产品种类的不同,会在筛网上留下不同的粉尘、杂质和细小微粒堵塞筛孔,堵塞过多会影响筛孔的测量结果的准确性,所以在校准前应根据使用情况清洁网筛。有粉尘和颗粒的应先用软毛刷刷洗筛子使筛面清洁。还有的要及时用醋酸稀释后清洗。如果是金属框网筛和铜丝网筛清洗时应使用专用的清洗剂,以确保试验筛洁净、筛孔通畅。

  2.试验筛筛网的材质

  使用中的试验筛网孔和丝径的变形主要是由于材质的不同。试验筛的材质根据适用范围的不同而不同。例如:用于科研院所进行粒度分析和筛分试验的是标准检验筛,其筛网材质为黄铜、锡青铜、紫铜、不锈钢等。而其他行业工作用的试验筛,根据行业的不同其材料也各不相同,主要有铁丝编织网、尼龙线编网、轧花丝网、不锈钢板和铜丝网面等。根据材质的不同,应该选择不同的测量方法和测量位置进行校准。在测量过程中要特别注意力度,否则会使试验筛网面出现折痕及筛网松弛破损,这样网孔就容易产生拉伸变形等而影响网孔和丝径的校准结果的准确性。

  3.校准取样部位的选择

  虽然金属丝编织网试验筛筛孔一般为方形孔,而金属穿孔板试验筛筛孔有方形孔和圆形孔,但是,在使用中筛网的网孔无论是金属丝的还是穿孔板的都会有各种不同的变化,在选择取样时应根据网孔的具体变化,选择孔形比较全面的、比较集中的、具有代表性式样筛孔形状的取样部位,包括离筛面边缘最近的网孔。特别是在整个筛面上,应严格观察所有单个网孔,对过大尺寸或过小尺寸的网孔先挑选出来进行测量。然后选取两个具有代表性的取样部位,各测量连续的10个网孔孔径,最后再计算其平均值作为网孔孔径。对于小于20个网孔的筛网,应校准所有的网孔孔径。

  4.校准的测​量设备

  按JJF1175-2007的要求,网孔孔径小的主要用的是显微镜、投影仪,面网孔孔径比较大的要用数显或游标卡尺。JJF1175-2007只是根据孔径的大小去选择校准设备。显微镜的测量范围为100mm×200mm,投影仪则更小。这样就限制了试验筛外形尺寸的大小。在校准工作中,笔者普遍遇到的是网孔小而试验筛尺寸大,无法用显微镜及投影仪进行校准。而孔径过大的金属丝及轧花丝网的试验筛,用数显或游标卡尺校准则不能有效地接触其工作面而导致测量不准确。此时用读数显微镜等其他快捷轻便随时可以调整角度的仪器来测量比较合适。测量中应在能满足其准确度的情况下,选择合适的测量设备。

  5.校准的测量范围

  JJFJ175-2007中只对网孔测量的范围作了规定:金属丝编织网试验筛为(0.02~125)mm,金属穿孔板试验筛为(1~125)mm,并没有对试验筛的筛框外形大小作任何的规定。这样在测量上就具有一定的局限性。其实在校准时不仅要考虑普遍具有代表性的筛具,还应该为客户所想解决他们的具体问题。在测量过程中,遇到的试验筛按照使用行业的不同不仅在孔径的大小上而且在试验筛筛框本身的尺寸上都有不同的规格,具有各自的特点。例如:煤矿、冶金、爆破、地质、矿产等行业及检测站所使用的试骏筛是特制的大型筛具。试验筛筛框的外形尺寸小的也约为300mm×500mm,大的为2000mm×l000mm,而网孔的大小也各不一样,均超出了JJF1175-2007的范围。例如:有些煤矿质检站用来筛煤的筛网外形庞大但孔径却很小,有些孔径则很大,准确度要求也各不相同。再如:化妆品、冶金、食品加工、医药、加工等行业使用的试验筛不仅外形较小而且网孔的大小也有很多小于JJF1175-2007要求的,最主要的是网丝的丝径比较细。而这些行业普遍对筛网的网孔质量要求也很高。所以,在校准方面不仅要根据筛具的大小和孔径的尺寸来选择合适的校准方法,还要具体问题具体分析。
