矿用振动筛

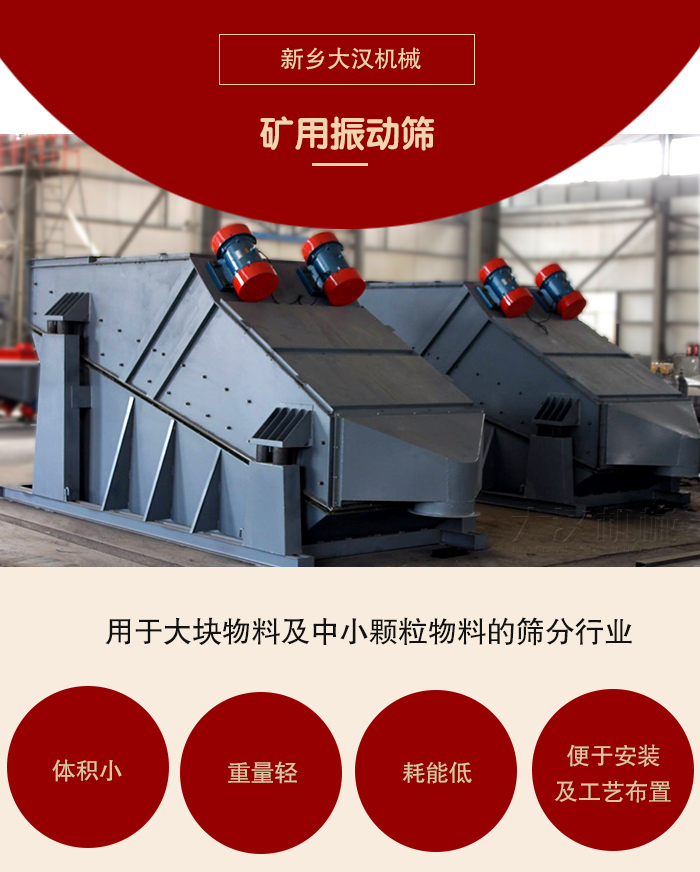

矿用振动筛

优势:矿用振动筛主要用于大块状物料及中小颗粒物料的筛分,由于采用振动电机作为振动源,使用橡胶弹簧支撑并隔振,所以处理量比较大,筛分效率很高。

给料粒度:<200mm

产量:300吨/时

7*24小时免费咨询热线
0373-268 2333

在线咨询

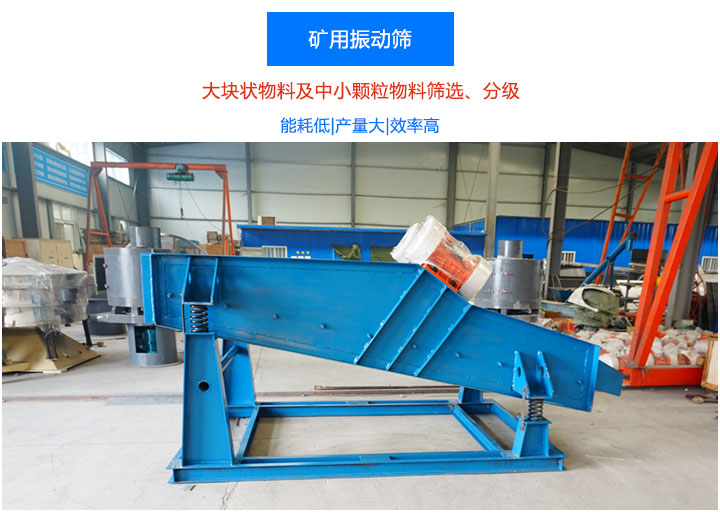

矿用振动筛设备使用现场

矿用振动筛介绍

产品介绍

ZSG矿用振动筛是一种新型、高效的筛分设备,主要用于大块物料及中小颗粒物料的筛分行业,尤其在冶金行业用图广泛,是高炉槽下、选矿厂常用的筛分机械。ZSG矿用振动筛体积小、重量轻,耗能低、便于安装及工艺布置,振动电机作振动源,橡胶弹簧支撑并隔振,处理量大。

矿用振动筛适用物料

矿用振动筛分类

敞开型:为座式,无防尘盖板结构,用于大筛分能力,无粉尘污染的颗料物料的筛分作业。

封闭型:为座式、全封闭结构,用于大处理量,有粉尘污染的颗粒物料的筛分作业。

产品分类

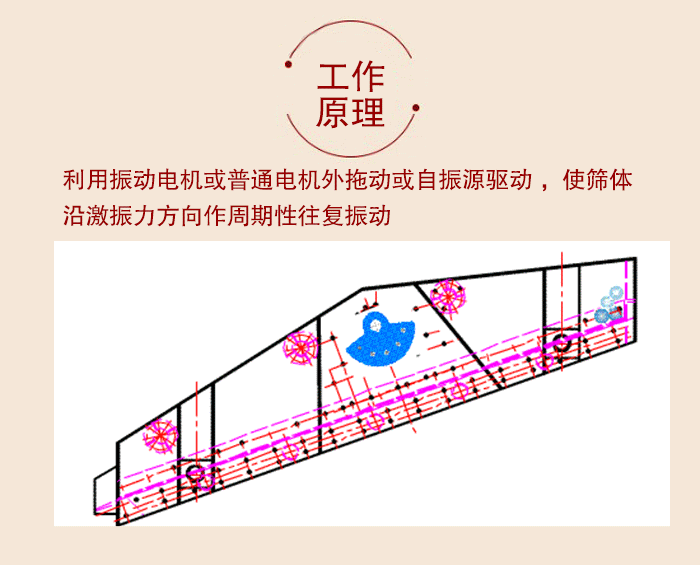

矿用振动筛工作原理

ZSG系列矿用重型振动筛是利用振动电机或普通电机外拖动或自振源驱动 ,使筛体沿激振力方向作周期性往复振动,物料在筛面上沿直线方向作抛物线运动,从而达到筛分目的。

矿用振动筛图纸

结构图纸

矿用振动筛技术参数

型号 筛面面积 筛面倾角 给料粒度 筛孔尺寸 处理量 振频 双振幅 配用电机
m2 mm mm t/h Hz mm 型号 功率Kw 电压V
ZSGB-0615 0.9 10 <150 3 10-100 16 6-9 YZO-10-6 2*1.0 380
ZSGB-0918 1.62 10 15-160 YZO-20-6 2*2.0
ZSGB-1020 2 15 5 15-200 YZO-20-6 2*2.0
ZSGB-1224 2.88 10 25-300 YZO-30-6 2*2.5
ZSGB-1030 3 15 10 35-360 YZO-30-6 2*2.5
ZSGB-1230 3.6 15 40-400 YZO-50-6 2*3.7
ZSGB-1530 4.5 15 15 45-460 YZO-50-6 2*3.7
ZSG2B-0615 0.9 10 10-100 YZO-10-6 2*1.0
ZSG2B-0918 1.62 10 20 15-160 YZO-20-6 2*2.0
ZSG2B-1020 2 15 15-200 YZO-20-6 2*2.0
ZSG2B-1224 2.88 10 25 25-300 YZO-30-6 2*2.5
ZSG2B-1030 3 15 35-360 YZO-30-6 2*2.5
ZSG2B-1230 3.6 15 50 40-400 YZO-50-6 2*3.7
ZSG2B-1530 4.5 15 45-460 YZO-75-6 2*5.5

矿用振动筛特点

(1)ZSG系列矿用重型振动筛在工作时采用振动电机作为激振源,调节振动电机激振力的大小,以此改变筛机的振幅。减振系统有橡胶弹簧、支承座等组成。

(2)该系列直线振动筛的动力装置有两种驱动形式,一是振动电机直接驱动,二是普通电机通过联轴器带动激振器间接驱动。以此来满足不同环境需要。

(3)ZSG矿用振动筛机为双振动电机驱动,当两台电机作同步反向旋转时,其偏心块所产生的振动力在平行电机轴线的方向相互抵消,同时在垂直于电机轴线的方向叠为一合力,因此筛体的运动轨迹为一直线。

(4)振动源(核心部件)采用WADS系列双轴振动器,两台电动机通过软性联轴器带动做反向旋转,电动机固定在支架上,不参与筛体的振动,因此可以有效延长动力部分的使用寿命。

(5)筛体各部均为轧制钢板型材焊接而成(部分组件为高强度螺栓连接),整体钢度好,设备工作时牢固可靠。

(7)筛面有金属编织网、棒条、铸造、焊接、冲孔等多种形式,筛面既有单层结构也可多层布置,可满足不同筛分作业要求。

(8)筛网部分有金属丝编织方孔筛网或钢板网、焊接网、也可按用户要求采用奇特类型筛网。

(9)筛体(振动部分)由弹簧支撑于座架下,隔振效果较好。

(10)此系列振动筛振动电机安装方式可分为上振式和侧振式,减振装置安装方式可分为座式或吊挂式。还可以根据用户需要进行设计制造。

矿用振动筛应用行业

适用物料

矿用振动筛大多会被用在冶金、煤炭、矿山、化工、医药、磨料、粮食等行业的筛分,那么对于他的筛分产量来说,也是非常客观的,毕竟型号不同产量不同,不同的型号筛面面积与处理量不同,相对应的产出量也就不同,筛面面积影响单次筛分进料多少以及单次筛分量的多少,进而影响产出量,而处理量的大小直接影响单次产出量
