振动筛的原理及结构

发布时间:2024-01-13 10:06:55 作 者:大汉机械 来 源:未知

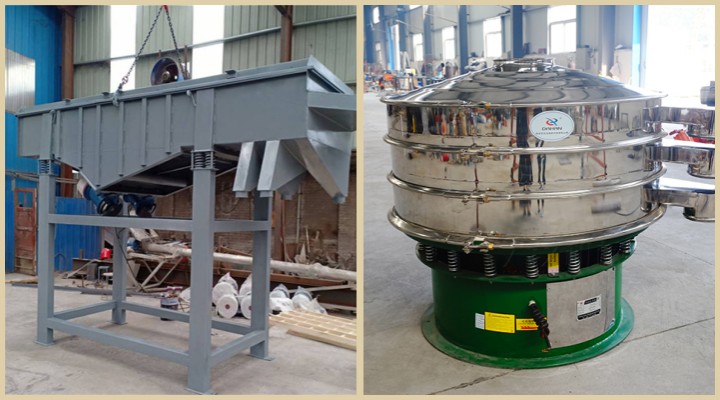

振动筛是一种常见的固体分离设备,通过振动力使物料在筛面上产生相对运动,实现物料的分级、分离和筛选。它广泛应用于矿山、建筑材料、化工、冶金等行业。下面将介绍振动筛的原理及结构

振动筛的原理:

振动筛的原理:

振动筛的原理及结构

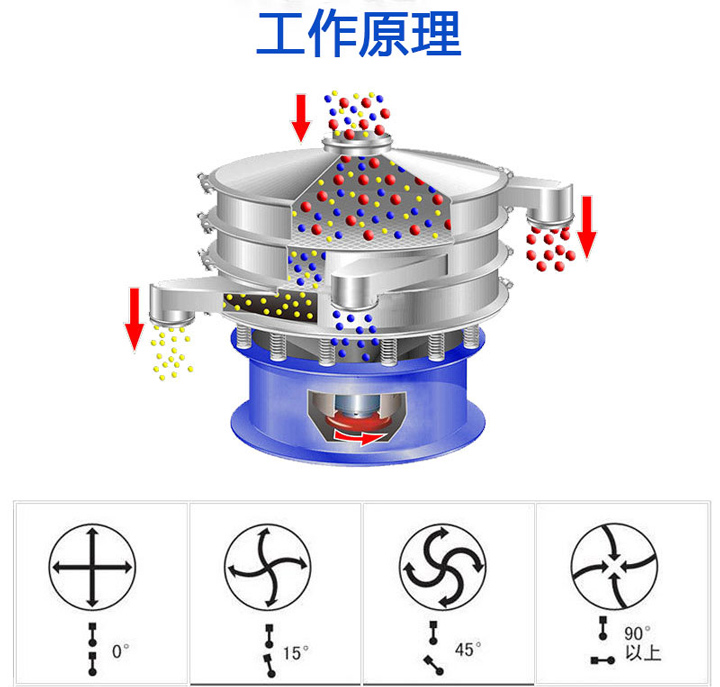

振动筛的工作原理基于振动电机的振动力传递。振动筛由振动电机、筛箱、筛网、减振装置等组成。振动电机通过转子旋转产生离心力,离心力通过振动部件传递给筛箱,使筛箱产生振动。物料进入筛箱后,在振动力的作用下,物料在筛面上产生相对运动,被分为不同的粒度级别。

振动筛的工作过程:

振动筛的原理及结构

启动振动电机:当振动筛需要工作时,启动振动电机,使其转子开始旋转。

产生振动力:振动电机的旋转产生离心力,离心力通过振动部件传递给筛箱,使筛箱产生振动。

物料进料:物料通过进料口进入筛箱,受到振动力的作用,开始在筛面上运动。

筛分作用:物料在筛面上产生相对运动,较大颗粒的物料被阻挡在筛网上方,较小颗粒的物料通过筛网进入下方的出料口。

分级和分离:根据筛网的孔径大小,物料被分为不同的粒度级别,实现物料的分级和分离。

振动筛的原理及结构

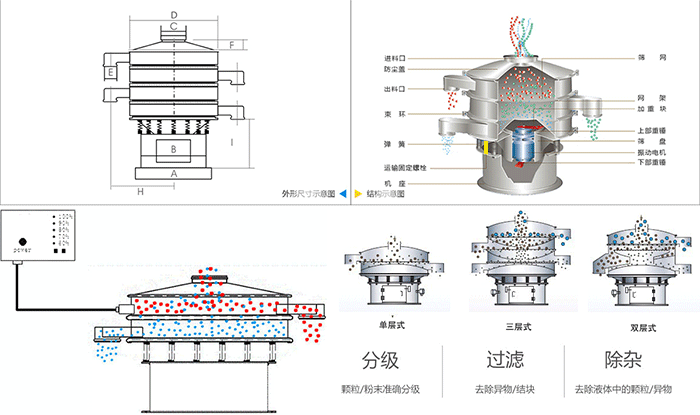

振动筛的结构:

振动筛的原理及结构

筛箱:筛箱是振动筛的主要组成部分,通常采用钢板焊接而成。筛箱具有坚固的结构,能够承受振动力和物料的冲击。筛箱内部设有筛网,用于筛分物料。

筛网:筛网是振动筛的关键部件,用于筛分物料。筛网通常由金属丝或聚合物材料制成,具有不同的孔径和网眼形状,以适应不同物料的筛分需求。

振动电机:振动电机是驱动振动筛工作的动力源。它通过转子旋转产生离心力,将离心力传递给筛箱,使其产生振动。振动电机通常安装在筛箱的一侧,与筛箱通过振动部件相连。

减振装置:由于振动筛工作时会产生较大的振动力,为了减少振动对设备和基础的影响,通常在振动筛的底部安装减振装置。减振装置可以减少振动传递到设备和基础的程度,保护设备和减少噪音。

振动筛的原理及结构

振动筛具有高效、高产量、精度高等优点。它能够适应不同物料的筛分要求,广泛应用于各种领域。同时,根据不同的工作要求和物料特性,振动筛的结构和参数可以进行调整和优化,以达到更好的筛分效果。
