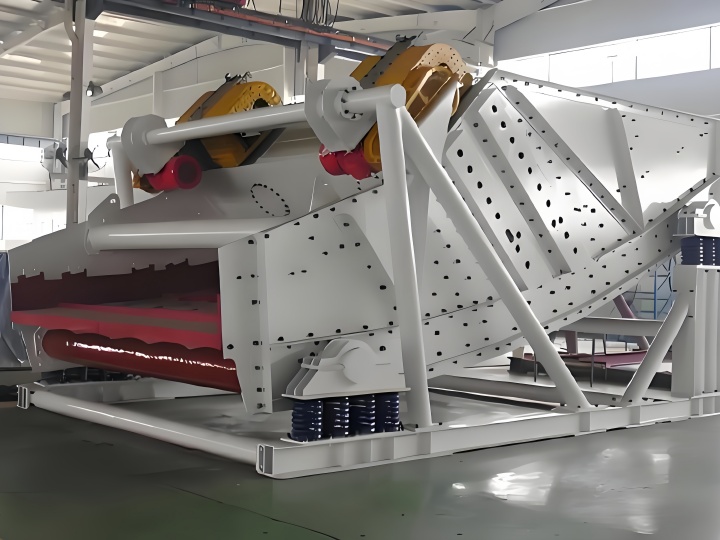

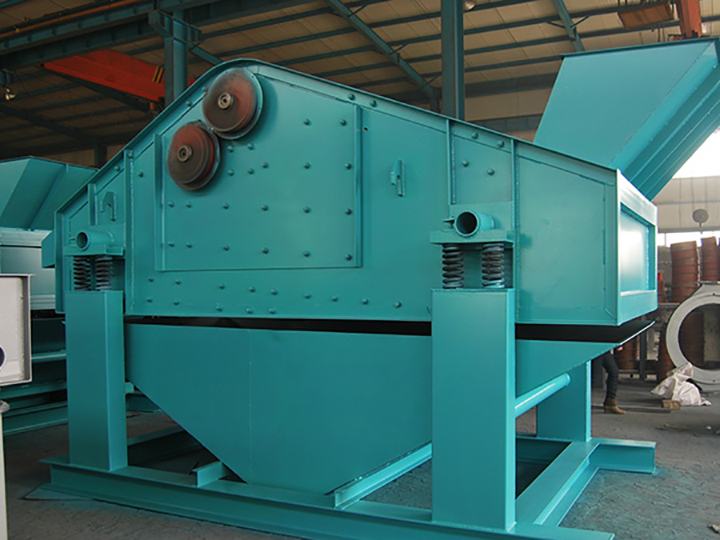

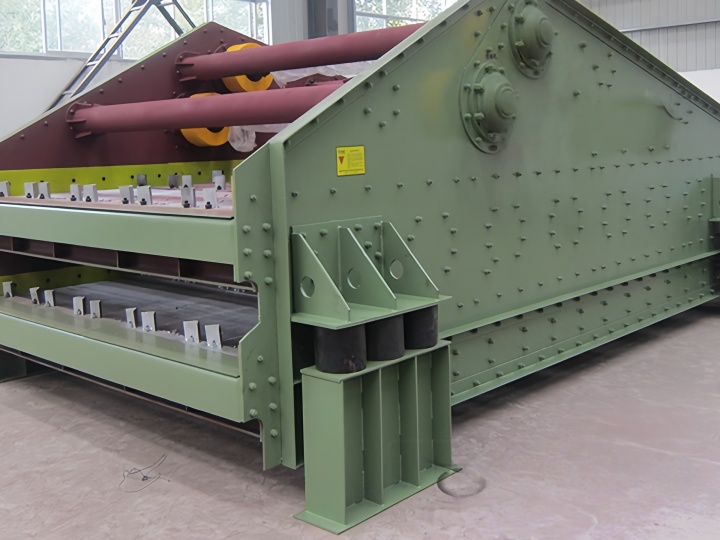

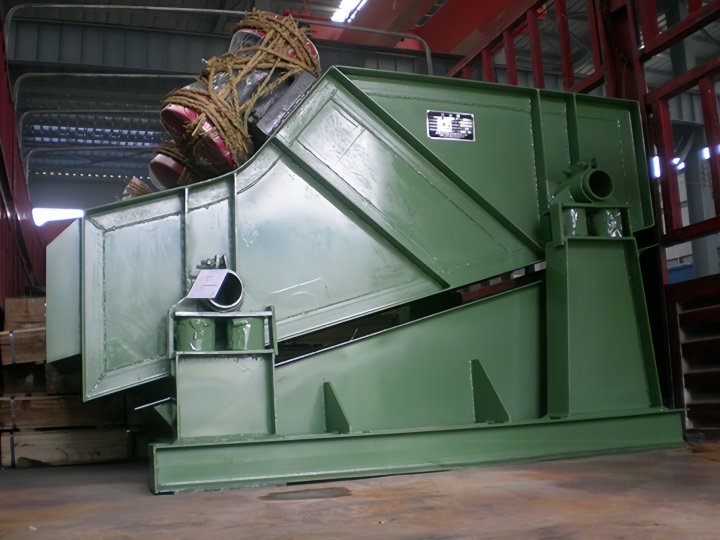

高效振动筛产品介绍

高效振动筛其筛分目数范围通常覆盖2目至200目，能够处理从粗颗粒到中等细度粉末的分级需求。在标准工况下，该系列设备的每小时处理量根据型号不同，可以从几百公斤到数十吨进行灵活适配。设备采用模块化设计，支持1至5层筛网配置，可一次完成多级粒度分离，有效提升作业效率。

高效振动筛结构设计注重实用性与耐用性，筛体可选用碳钢、不锈钢或满足特定需求的塑料接触部件，以适应不同物料的物理与化学特性。其运动轨迹经过优化，筛分过程流畅，有助于减少筛网堵塞。全密闭的箱体结构有助于控制粉尘扩散，同时便于清理与维护。整体运行较为平稳，噪音较低，是化工、食品加工、矿产等多个行业中进行物料分级、除杂或固液分离的常用选择。

高效振动筛工作原理

高效振动筛是利用振动电机或普通电机外拖动或自振源驱动，使筛体沿激振力方向作周期性往复振动，物料在筛面上沿直线方向作抛物线运动，从而达到筛分目的。 ZSG系列高效振动筛是由振动源、筛体、减振装置和底托组成，筛机侧板采用钢板制作而成，侧板与横梁、激振器底座采用高强度螺栓或环槽铆钉连接，结构合理，坚固耐用。

高效振动筛的型号和参数

型号	筛面面积(m²)	筛面倾角(度)	给料粒度(mm)	筛孔尺寸(mm)	处理量(t/h)	振频(Hz)	双振幅(mm)	配用电机型号	功率(Kw)	电压(V)
ZSGB-0615	0.9	10	<150	3	10-100	16	6-9	YZO-10-6	2*1.0	380
ZSGB-0918	1.62	10		3	15-160			YZO-20-6	2*2.0
ZSGB-1020	2	15		5	15-200			YZO-20-6	2*2.0
ZSGB-1224	2.88	10		5	25-300			YZO-30-6	2*2.5
ZSGB-1030	3	15		10	35-360			YZO-30-6	2*2.5
ZSGB-1230	3.6	15		10	40-400			YZO-50-6	2*3.7
ZSGB-1530	4.5	15		15	45-460			YZO-50-6	2*3.7
ZSG2B-0615	0.9	10		20	10-100			YZO-10-6	2*1.0
ZSG2B-0918	1.62	10		20	15-160			YZO-20-6	2*2.0
ZSG2B-1020	2	15		25	15-200			YZO-20-6	2*2.0
ZSG2B-1224	2.88	10		25	25-300			YZO-30-6	2*2.5
ZSG2B-1030	3	15		50	35-360			YZO-30-6	2*2.5
ZSG2B-1230	3.6	15			40-400			YZO-50-6	2*3.7
ZSG2B-1530	4.5	15			45-460			YZO-75-6	2*5.5

高效振动筛的结构

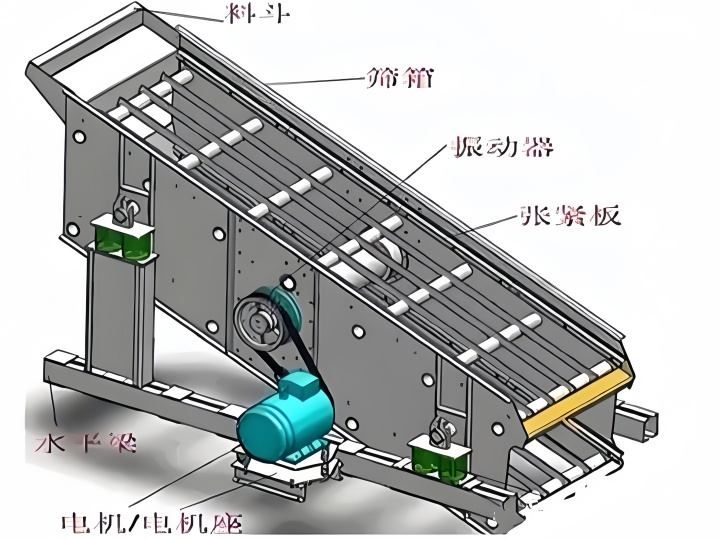

高效振动筛主要由筛箱、筛网、振动电机、减震弹簧及进出料口等结构组成。其中，筛箱作为主体结构，其密闭设计有助于控制粉尘并承载内部筛网；振动电机是核心动力源，提供筛分所需的高频振动，直接影响筛分效率与物料运动轨迹；减震弹簧安装在筛箱与底座之间，可有效吸收设备运行时的振动，起到稳定机身、降低噪音的作用。这些结构协同工作，确保了设备运行的平稳性与筛分效果。

高效振动筛的应用范围

高效振动筛即可筛分石子、砂子，又可筛分煤渣、炉渣、石灰，主要配合颚式破碎机、反击破碎机、高效振动筛稀油振动筛制砂机等破碎设备来一起完成工作，广泛的应用于矿山、煤炭、能源、建材、路桥、建筑防腐等相关行业部门。
